Descrição
ESTADO 9/10
O amplificador estéreo Marantz Modelo 8 fez sua estreia em 1959, não muito depois do pré-amplificador Modelo 7 ter sido lançado e apenas um ano antes do amplificador monofônico Modelo 9. Sidney Smith, que projetou o 8, o 9 e vários outros produtos clássicos da Marantz, acabou se afastando da ordem numérica apenas o tempo suficiente para revisar o Modelo 8, dotando-o de transformadores de saída atualizados de seu próprio projeto e um sofisticado sistema de feedback global. O amplificador resultante, o Modelo 8B, foi colocado à venda pela primeira vez em 1961 ou 1962, pela então considerável soma de US$ 250.

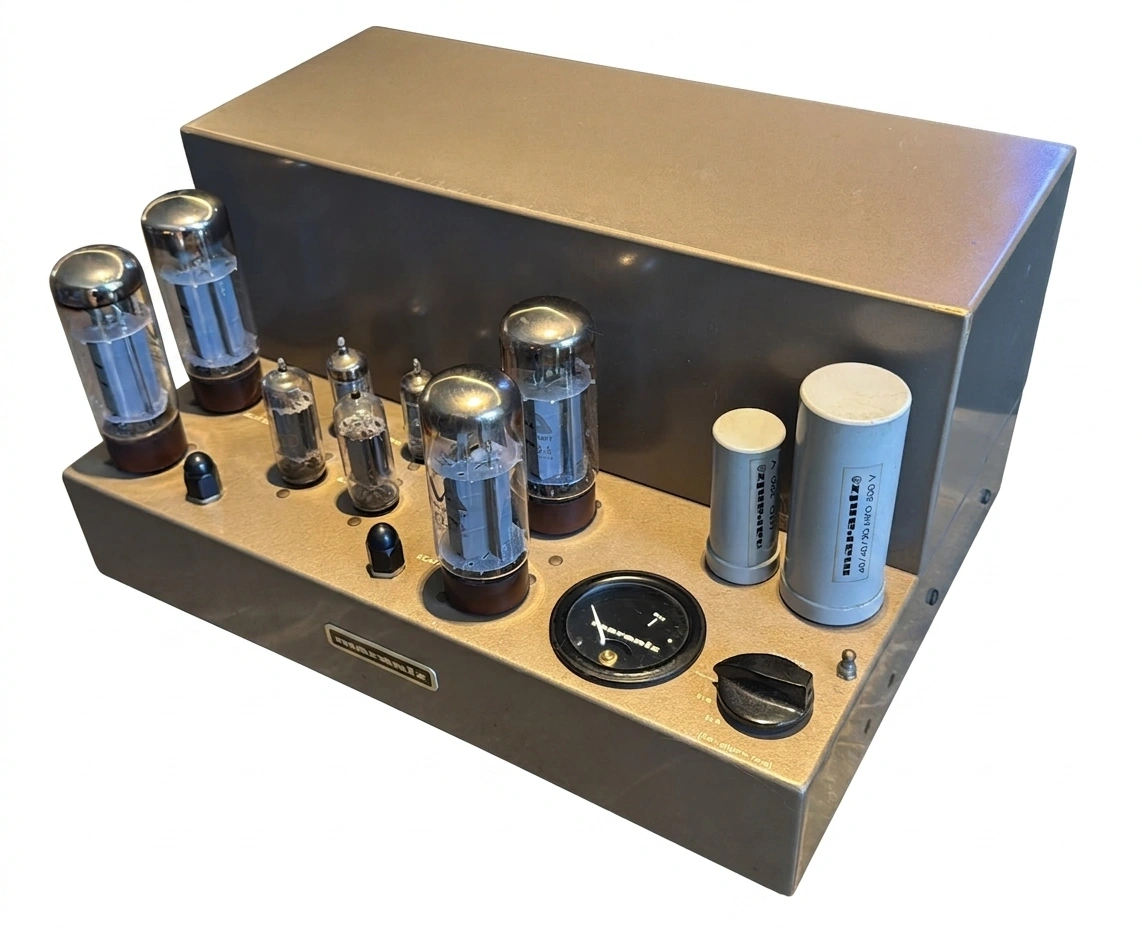

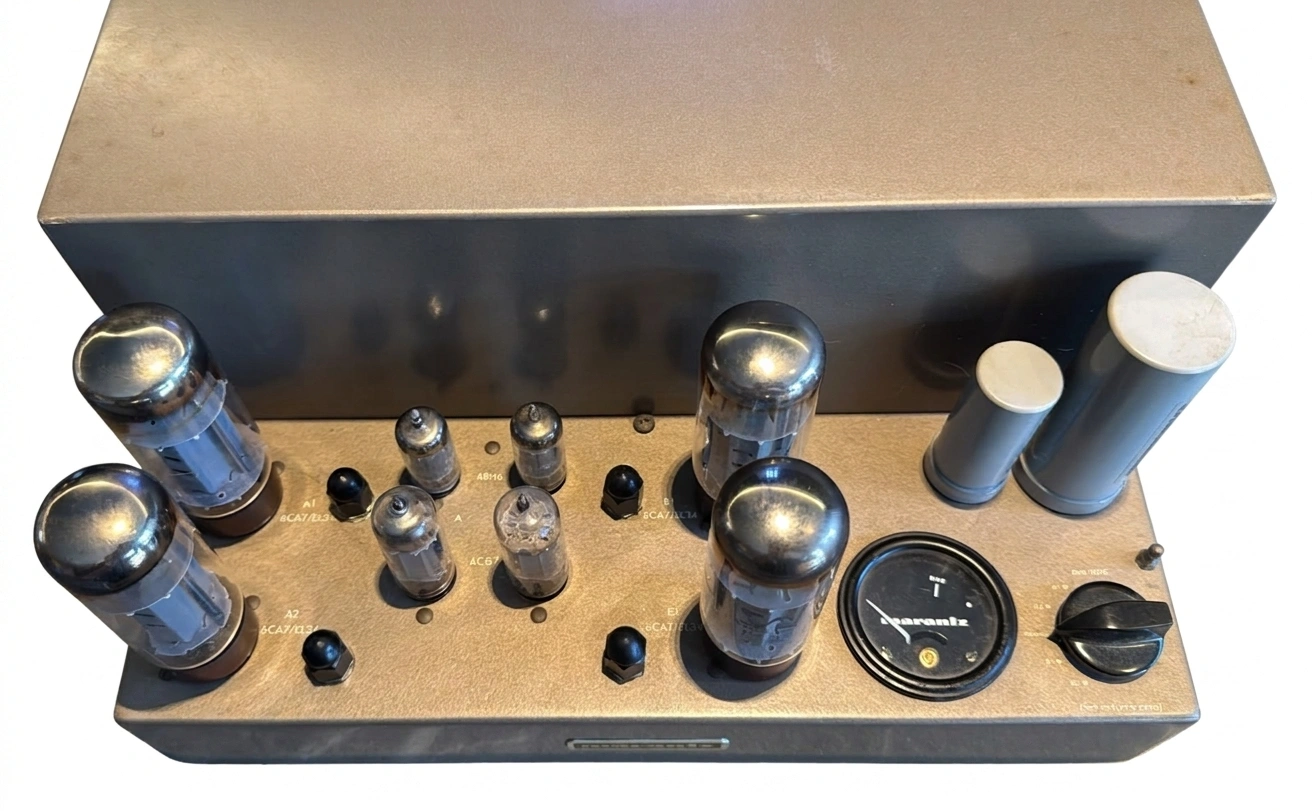

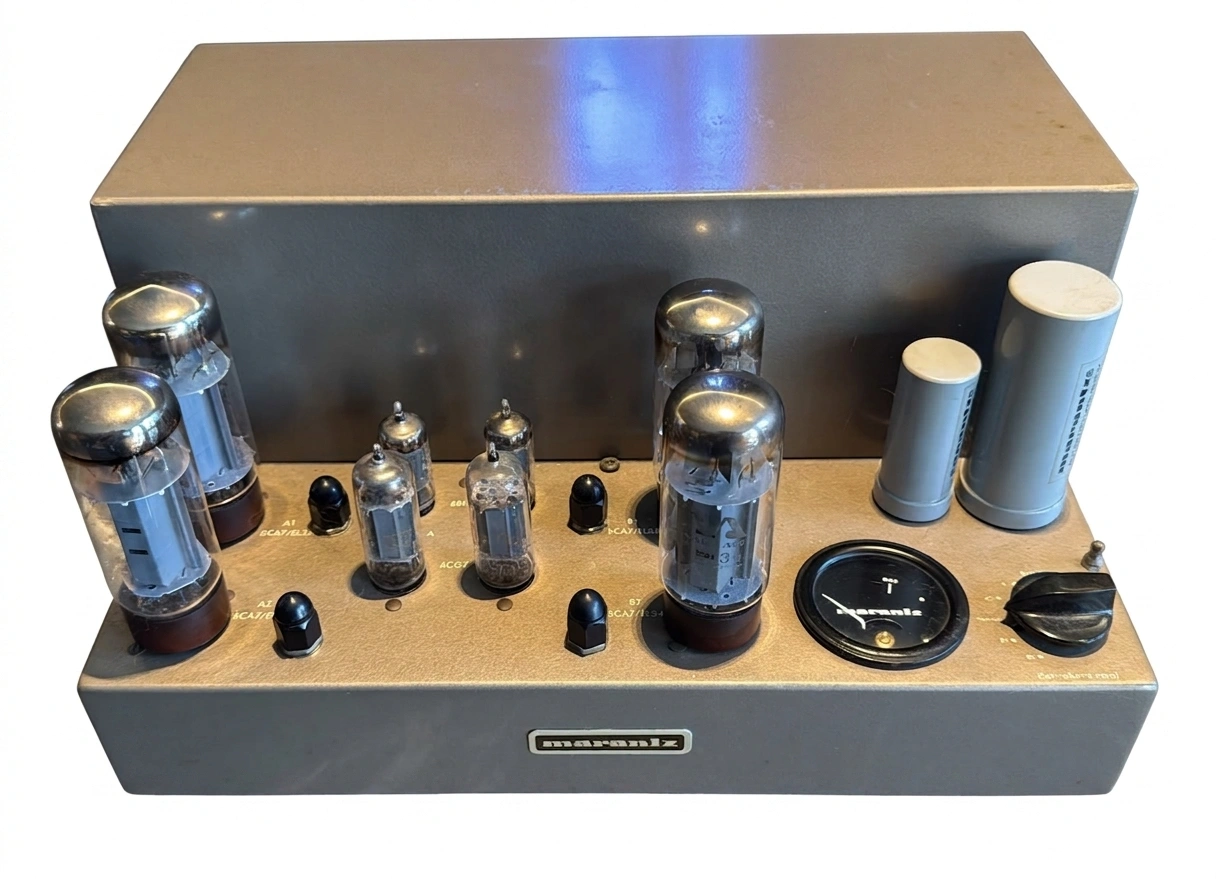

O 8B possui dois pares complementares de tubos pentodos de potência EL34, operados em um circuito de saída ultralinear classe A/B. O amplificador tem um design de polarização fixa e seu painel superior é adornado com um medidor, uma chave seletora rotativa e quatro potenciômetros de ajuste, todos usados para facilitar os ajustes de polarização. Cada canal possui seu próprio pentodo 6BH6, para ganho de tensão, e tubo triodo duplo 6CG7 como inversor de fase. A fonte de alimentação principal é retificada por quatro diodos de silício robustos, senão imortais, com uma pilha retificadora de selênio para a alimentação de polarização. A potência de saída é especificada como 35Wpc.
O Marantz 8B utiliza até 20dB de feedback global, e é aí que o design de Sidney Smith se torna especialmente interessante. Primeiro, a faixa de frequência na qual o feedback máximo é aplicado pode ser ajustada ajustando um limite de ajuste no circuito de feedback de cada canal. Segundo, o sinal de feedback para cada canal não é obtido do secundário ligado às saídas do alto-falante, mas de um par extra de enrolamentos secundários que foram projetados especificamente para o trabalho.
Além dos enrolamentos secundários extras, cada um dos transformadores de saída do 8B possui um primário extra; cada um é isolado um do outro e dedicado a um único tubo EL34. Com a chave rotativa do painel superior do amplificador definida como Normal, o B+ ( ca 435V) é aplicado igualmente a esses quatro primários separados; durante o ajuste de polarização, quando a chave é usada para selecionar entre as quatro válvulas individuais, o B+ completo é aplicado a apenas um primário do transformador por vez – mas desta vez através do medidor e seu resistor shunt. (O primeiro lê a queda de tensão no último.) Graças ao design inteligente do transformador de Smith, Marantz poderia elogiar o Modelo 8B para uso no modo Ultralinear ou triodo, o último efetuado com algumas pequenas alterações na fiação. Dado que cada válvula de saída tinha seu próprio primário, não há razão para que este amplificador também não possa ser adaptado para operação single-ended, com um ou dois dispositivos de saída por lado. Mas não vamos fazer isso hoje.
Uma última filigrana eletrônica: dentro do chassi há também um par de trim pots para ajustar a simetria da forma de onda produzida pelos tubos divisores de fase 6CG7. Assim como os acabamentos do circuito de feedback, esses ajustes não eram destinados ao usuário casual.
Especificações
Potência de saída: 30 watts por canal em 8Ω (estéreo)
Resposta de frequência: 20Hz a 20kHz
Distorção harmônica total: 0,1%
Fator de amortecimento: 20
Sensibilidade de entrada: 1,3V
Relação sinal/ruído: 90dB
Impedância de carga do alto-falante: 4Ω a 16Ω
Complemento de válvula: 2 x 6BH6, 2 x 6CG7, 4 x EL34
Dimensões: 13,5 x 7,25 x 10,5 polegadas
Peso: 55 libras
