Descrição
ESTADO 9/10

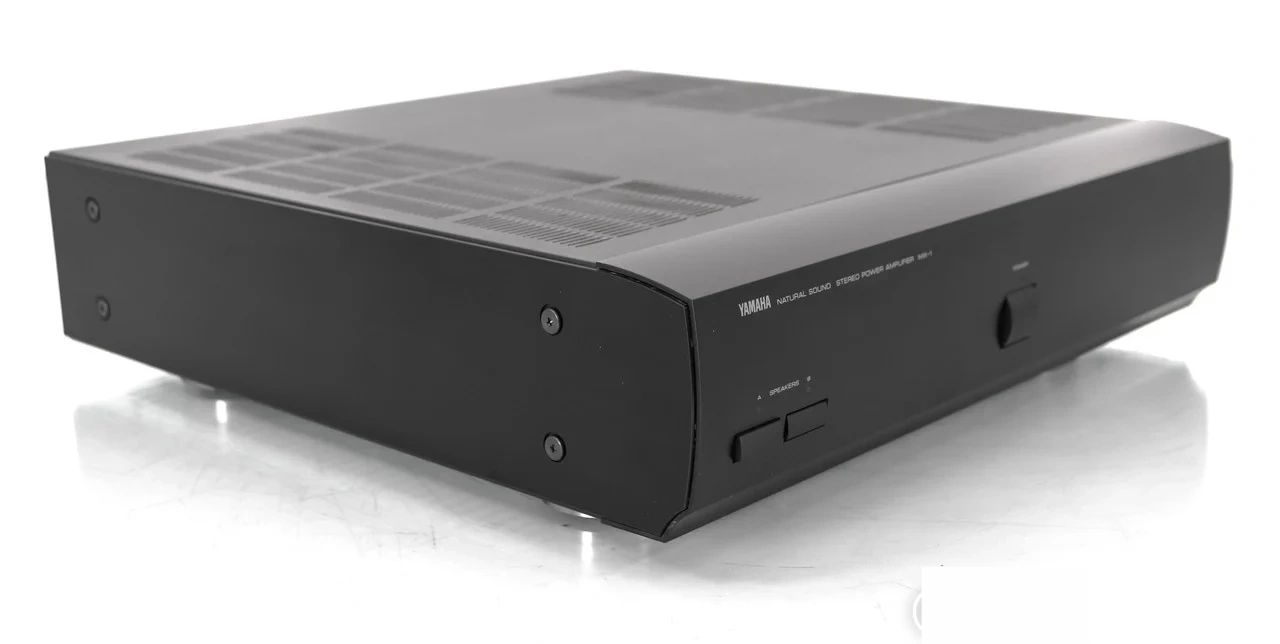

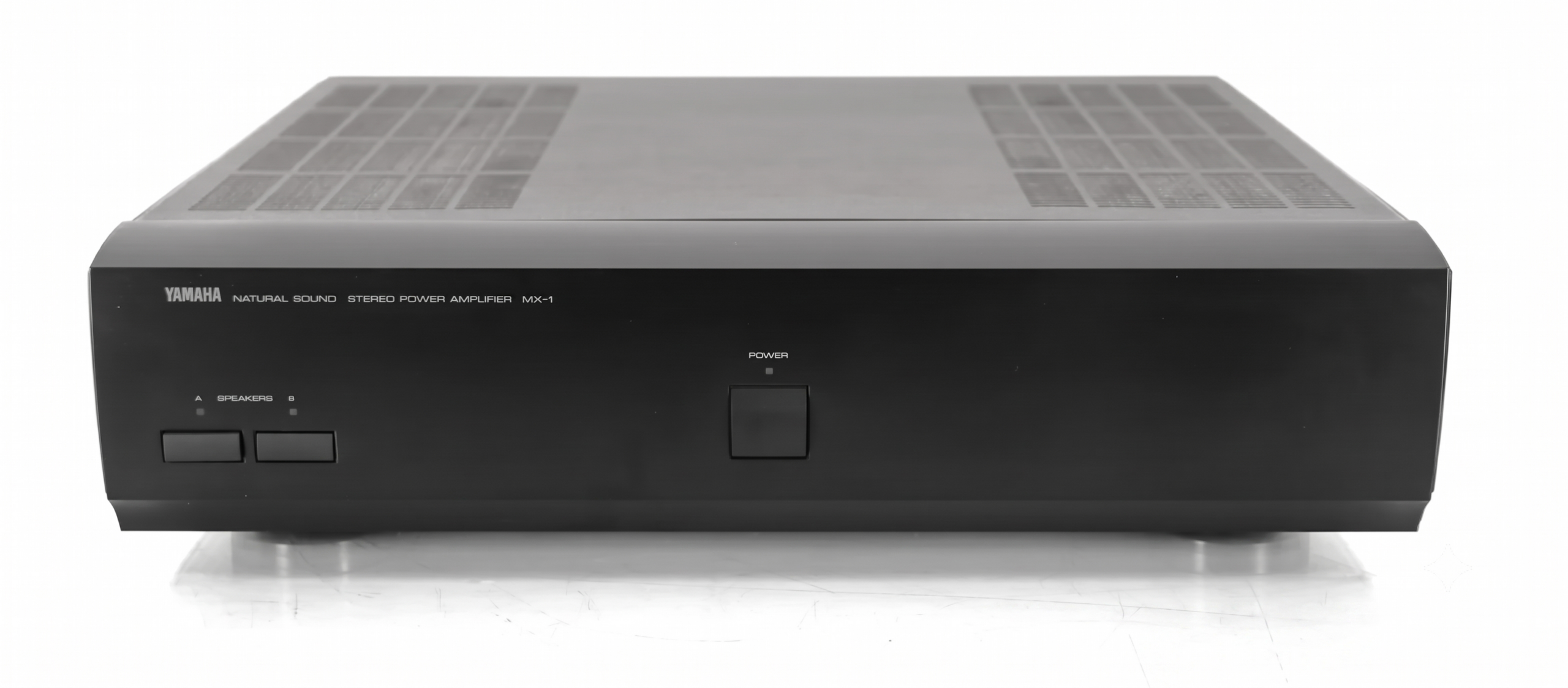

Este é um amplificador de potência estéreo classe A completo com reprodutibilidade de nível micro aprimorada usando a tecnologia original da Yamaha, como HCA e estrutura completa de isolamento de vibração.
Para realizar a operação ideal de classe A na faixa de carga e potência máxima, o circuito HCA original da Yamaha é montado.
O circuito HCA, que realiza a amplificação de conversão bipolar, realiza a operação de classe A completa sem ser afetado pela flutuação de impedância ou potência do alto-falante.
O circuito de amortecimento linear original da Yamaha foi usado para minimizar a impedância interna do amplificador usando muitos fios extremamente grossos, alcançando assim um fator de amortecimento estável. Isso permite que o acionamento seja independente do tipo e das características do alto-falante.
A seção de fonte de alimentação é equipada com dois transformadores de potência de 355 VA e dois capacitores eletrolíticos de grande capacidade de 36.000 μ F.
Além disso, a fonte de alimentação Yamaha APS (Advanced Power Supply) é usada para usar o transistor de potência em um estado estável. Este sistema é um sistema de fonte de alimentação que aciona em baixa tensão para sinais pequenos e opera com uma conexão cascode para sinais grandes. Este sistema absorve a ondulação da fonte de alimentação e realiza a operação estável do transistor do estágio do amplificador de potência, melhorando assim a qualidade do som.

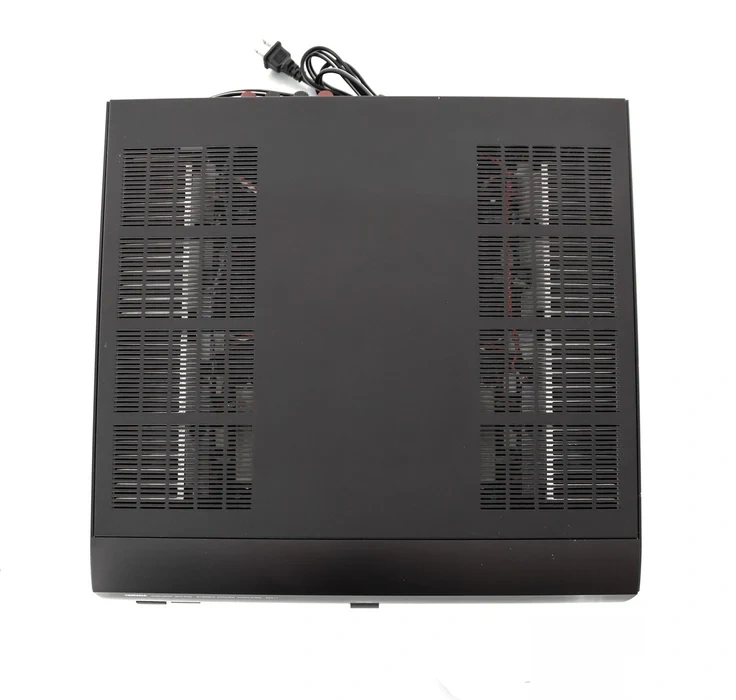

A estrutura do chassi é um chassi de fundo duplo com uma estrutura de fundo duplo e material antivibração inserido entre a parte inferior e o chassi. Isso reduz a vibração causada por transformadores de potência e reduz os efeitos adversos da vibração externa. O
material antivibração também é fixado ao dissipador de calor para evitar vibração.
O layout interno usa construção simétrica simétrica com transformadores de potência e capacitores eletrolíticos no centro e dissipadores de calor e blocos de potência esquerdo e direito nos lados esquerdo e direito.

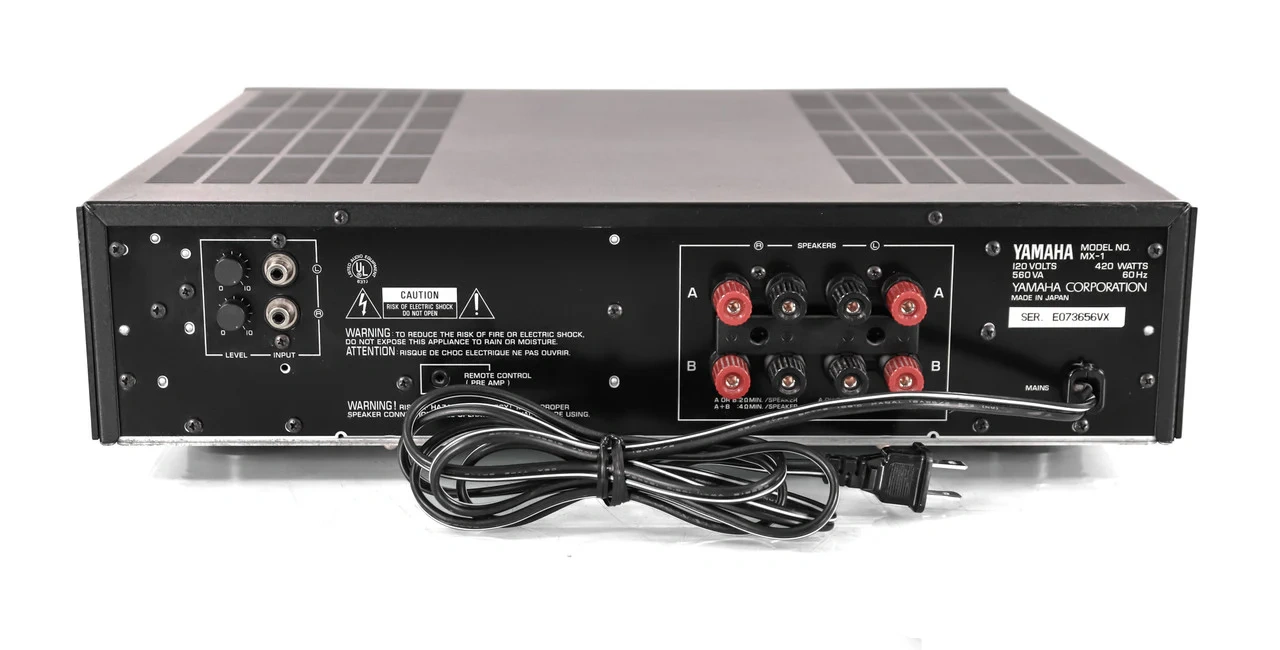

Além disso, o amplificador foi projetado com a qualidade do som em mente, como uma barra de barramento espessa que minimiza a impedância dentro do amplificador e um terminal banhado a ouro para plugue banana para o terminal de saída do alto-falante.
O terminal de controle é montado e a energia pode ser ligada/desligada em conjunto com o CX-1 conectando-se ao CX-1 com o cabo do sistema.
ESPECIFICAÇÕES TECNICAS
Tipo Amplificador de potência estéreo
Saída nominal (20 Hz ~ 20 kHz) 260W + 260W (4 Ω, 0,03% de tensão)
200W + 200W (8 Ω, 0,008% de tensão)
Poder Dinâmico 630W + 630W (2Ω)
460W + 460W (4Ω)
280W + 280W (8Ω)
Largura de banda de potência 10 Hz ~ 60 kHz (8 Ω, 100 W, 0,03% de distorção)
Fator de amortecimento 350 ou mais (8 Ω, 20 Hz a 20 kHz, SPA)
Sensibilidade de entrada / Impedância 1,46 V/20 kΩ
Característica de frequência 20 Hz a 20 kHz ± 0,5 dB
Relação sinal-ruído 125 dB (IHF-A, entrada curta)
Ruído residual 20 μV (IHF-A)
Separação de canais 80 dB (1 kHz)
60 dB (10 kHz)
Poder CA 100 V 50/60 Hz
Consumo de energia 450 W
Dimensões externas Largura 438x Altura 116x Profundidade 486 mm
Peso 24,0 kg
