SANSUI AU-ALPHA 907MR Amplificador Integrado Vintage 160 watts 100v

Pré-amplificador principal com novo circuito balanceado Hyper α -X.

O novo circuito balanceado Hyper α -X foi adotado para reduzir a zero a geração de ruído elétrico interno durante a operação.
Este circuito é composto por um circuito balanceado Hyper α -X e um circuito de corrente constante balanceado verticalmente simétrico do tipo espelho de corrente Wilson, desenvolvido a partir do aprimoramento do circuito de corrente constante do tipo espelho de corrente Wilson de alta CMRR, que proporciona uma melhoria teórica de 140 dB na CMRR.
Como resultado, conseguimos transformar o estágio de excitação em um circuito fechado com enrolamentos separados, ajustando a dispersão de corrente devido ao offset CC causado pela assimetria dos elementos no circuito e melhorando a estabilidade de operação do próprio circuito.
Além disso, a seção principal de alimentação do estágio de saída, onde se concentram os transformadores e capacitores eletrolíticos, também é um circuito fechado com enrolamentos separados. Em todo o sistema, da entrada à saída de áudio, é criado um ambiente operacional ideal para um amplificador balanceado.

Para melhorar a resposta a sinais instantâneos, um novo circuito diferencial em diamante foi adotado no estágio de acionamento. Como a saída pode ser obtida sem inversão de fase, a capacidade de fornecimento de corrente para sinais de entrada que variam rapidamente é alta, resultando em excelentes características.
Além da conexão em cascata do FET do primeiro estágio, a seção de alimentação do driver é verticalmente simétrica e balanceada, tornando o circuito amplo em termos de faixa de operação e alta velocidade, e aprimorando as características de operação do novo amplificador balanceado α-X.
Isso também é eficaz na prevenção da degradação da qualidade do som ao conectar dispositivos externos com diferentes impedâncias.

A nova fonte de alimentação balanceada α-X é utilizada na parte de alimentação.
O estágio de saída é do tipo fechado balanceado e o estágio de acionamento é uma fonte de alimentação de corrente constante balanceada verticalmente simétrica. A configuração de circuito fechado é completamente independente do terra. Isso evita o efeito adverso da corrente de alimentação desbalanceada, que causa a deterioração da qualidade do som.
Além disso, um grande transformador de potência com peso total de 13 kg, cuja vibração durante a operação é reduzida pela selagem de um material de enchimento de alta densidade dentro da estrutura de blindagem de quatro camadas, bem como componentes desenvolvidos originalmente, como capacitores eletrolíticos para a fonte de alimentação e diodos de recuperação rápida, foram cuidadosamente selecionados e utilizados para alcançar uma capacidade de fornecimento de corrente estável e elevada.

Uma construção reforçada com isolamento duplo mono é utilizada para evitar vibrações nos sistemas de alimentação e de sinal.

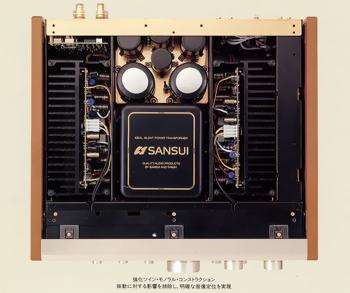

Componentes como transformadores de grande porte e capacitores eletrolíticos, que são as fontes de vibração do sistema de alimentação, são instalados no centro. Unidades de potência como transistores e dissipadores de calor, que são as fontes de vibração do sistema de sinal, são dispostas simetricamente em ambos os lados da caixa, independentemente da placa de circuito de alimentação. Isso evita interferências entre os lados esquerdo e direito, garante um equilíbrio de peso ideal e controla estruturalmente a vibração natural do amplificador.

Para interromper a transmissão da vibração, adotamos um sistema integrado de feedback mecânico desenvolvido com nosso próprio conhecimento.
Peças de isolamento feitas de cobre puro com alta perda interna e excelente efeito de absorção de vibração são usadas entre o volume principal e o chassi, entre o transistor de potência e o dissipador de calor, e na base de montagem do capacitor eletrolítico para controlar a vibração.
Além disso, fitas e folhas de Teflon com estruturas moleculares estáveis ​​são usadas para isolar o espaço entre o isolador e a placa inferior e entre o dissipador de calor e a tampa e o chassi para evitar a degradação da qualidade do som devido à vibração.

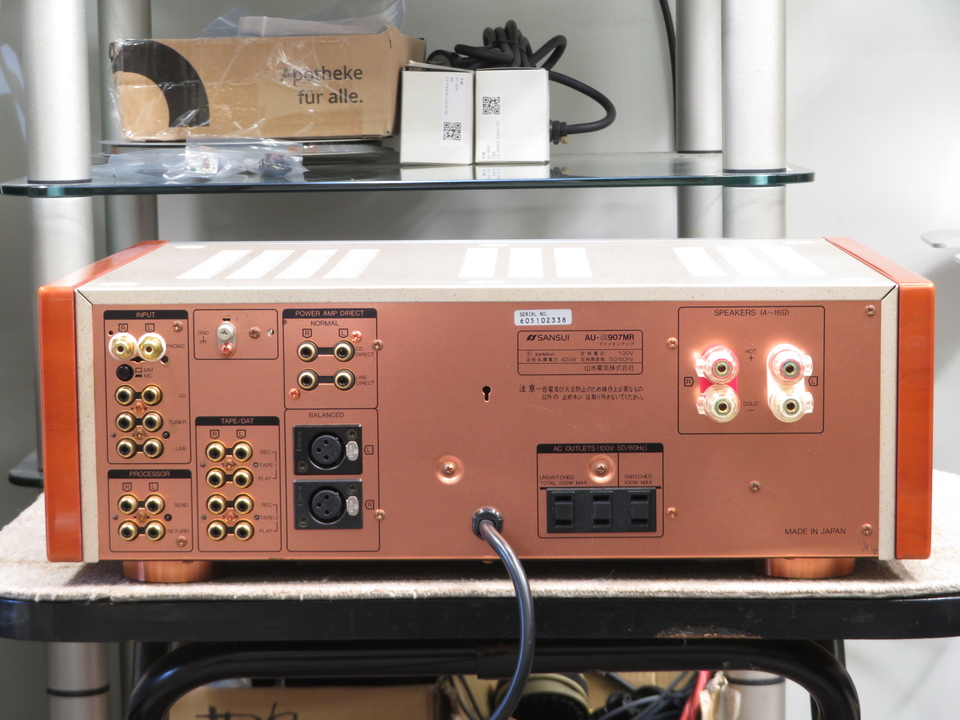

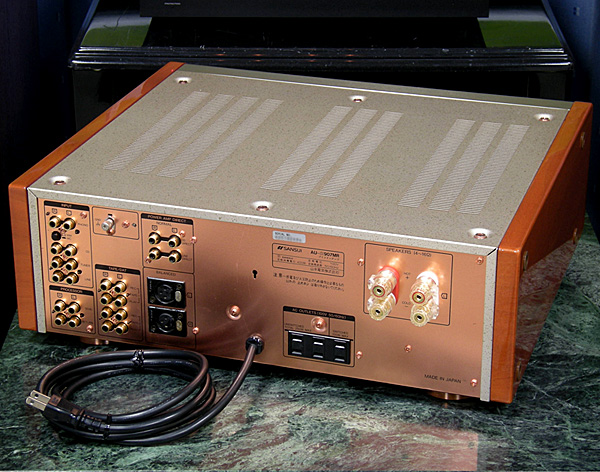

Para os terminais das caixas acústicas, utilizamos terminais banhados a ouro 24 quilates com tratamento térmico OFC, fabricados pela WB Germany, que oferecem baixa perda de sinal e permitem a conexão bi-wire.
Além disso, empregamos isoladores ovais de cobre maciço e botões de volume usinados em alumínio maciço com excelentes características de amortecimento de vibração, garantindo resistência à vibração, baixa impedância e materiais não magnéticos.

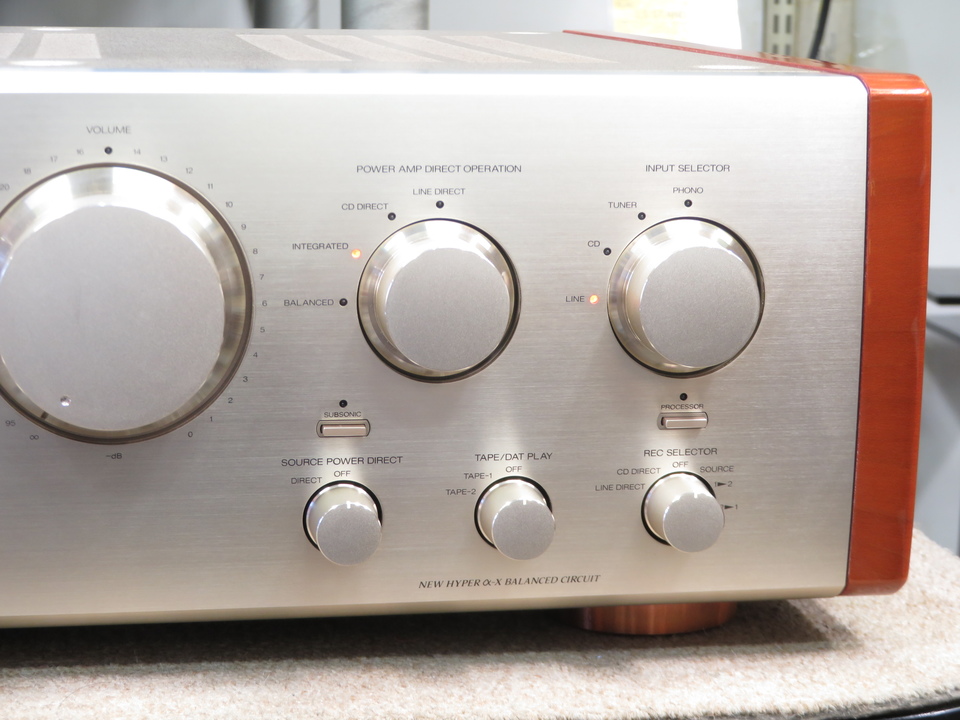

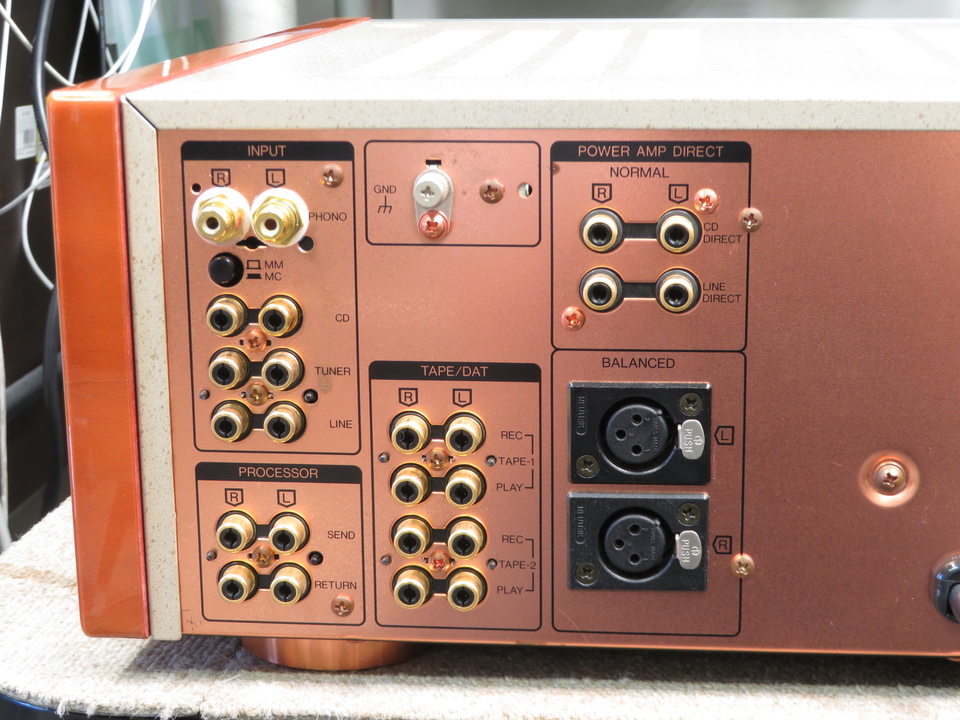

O aparelho conta com uma entrada direta para amplificador de potência (balanceada/CD/linha), enviando o sinal diretamente para a seção de amplificação sem passar pelo circuito do pré-amplificador.

O equalizador de fono é compatível com cápsulas MC e MM.
