Descrição
Estado de conservação: 9/10O RMB-1095 de 5 canais da Rotel possui certificação THX Ultra e possui 200 watts em 8 ohms (20 Hz a 20 kHz) com todos os canais acionados. Ele pode acionar qualquer caixa de som com classificação de 4 ohms ou superior e tem SNR de 116 dBA (falaremos mais sobre isso depois). Pesando 34 kg e com mais de 23 cm de altura, não há nada de especial aqui.
Qualidade de construção Rotel RMB-1095
Dentro da caixa
Rotel RMB-1095 dentroAbra o amplificador RMB-1095 e você será recebido por um conjunto densamente compactado de tecnologia de estado sólido. A primeira coisa que deve chamar sua atenção é um grande transformador toroidal de 1,2 kVA. O que você pode não ver é seu gêmeo, um transformador idêntico situado diretamente abaixo dele. Completando o restante da fonte de alimentação estão oito capacitores de 80 V e 15.000 uF. Você não conseguirá vê-los bem devido à sua localização dentro do gabinete, então acredite em mim. Estes são o que agora são conhecidos como capacitores de folha de fenda, nomeados em homenagem às pequenas fendas que são cortadas nas tiras de alumínio do capacitor. O Rotel também emprega trinta transistores bipolares Toshiba de 150 watts e 15 amperes como dispositivos de saída. 15 são configurados como PNP e 15 como NPN, criando um projeto de amplificador classe AB push-pull.
A Rotel apresenta alguns recursos e práticas de design muito legais neste amplificador monstro, incluindo:
Seis BJTs de saída de alta corrente complementares por canal – colocar vários BJTs em paralelo é um bom método para garantir que a impedância de saída do amplificador seja baixa o suficiente para fornecer alta corrente enquanto aciona cargas de baixa impedância
Vários capacitores de alta tensão (8 x 15.000 uF = 120.000 uF no total!). Para obter 200 WPC, deve-se usar uma tensão de capacitor mínima recomendada de sqrt(2)*40 + 5 = 63 V. Usar 80 V oferece ampla margem de projeto e maior espaço livre. O uso de vários capacitores menores, como os empregados pela Rotel, garante capacitores com baixa ESR, minimizando a ondulação da fonte de alimentação e proporcionando uma fonte de energia estável e limpa.
Transformadores duplos de 1,2 kVA garantem que este amplificador possa utilizar toda a potência nominal da tomada de parede (120 V, 20 A), se necessário.
Excelente relação sinal-ruído (SNR) de 116 dBA (potência máxima), o que equivale a cerca de 116 – 20 * log(40/2,82) = 93 dBA a um watt. É importante ter um baixo nível de ruído em níveis de potência baixos, onde o amplificador passa a maior parte do tempo. Nesse aspecto, o Rotel não decepcionou, nem no papel nem em testes de audição no mundo real.

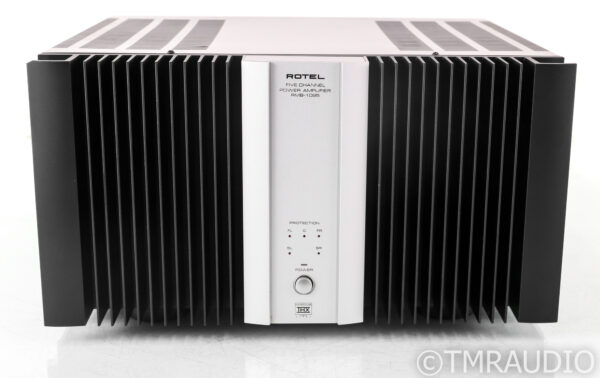

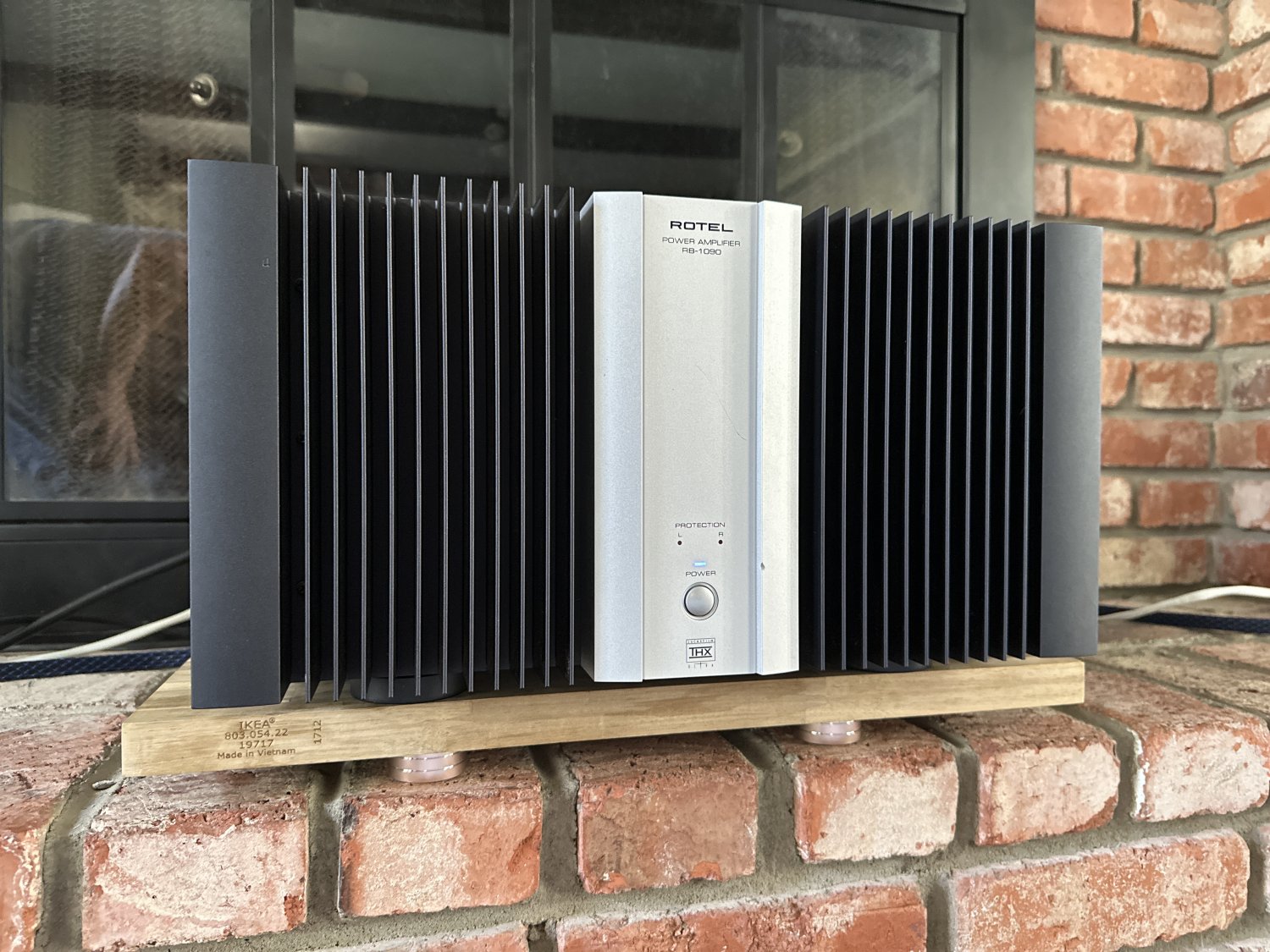

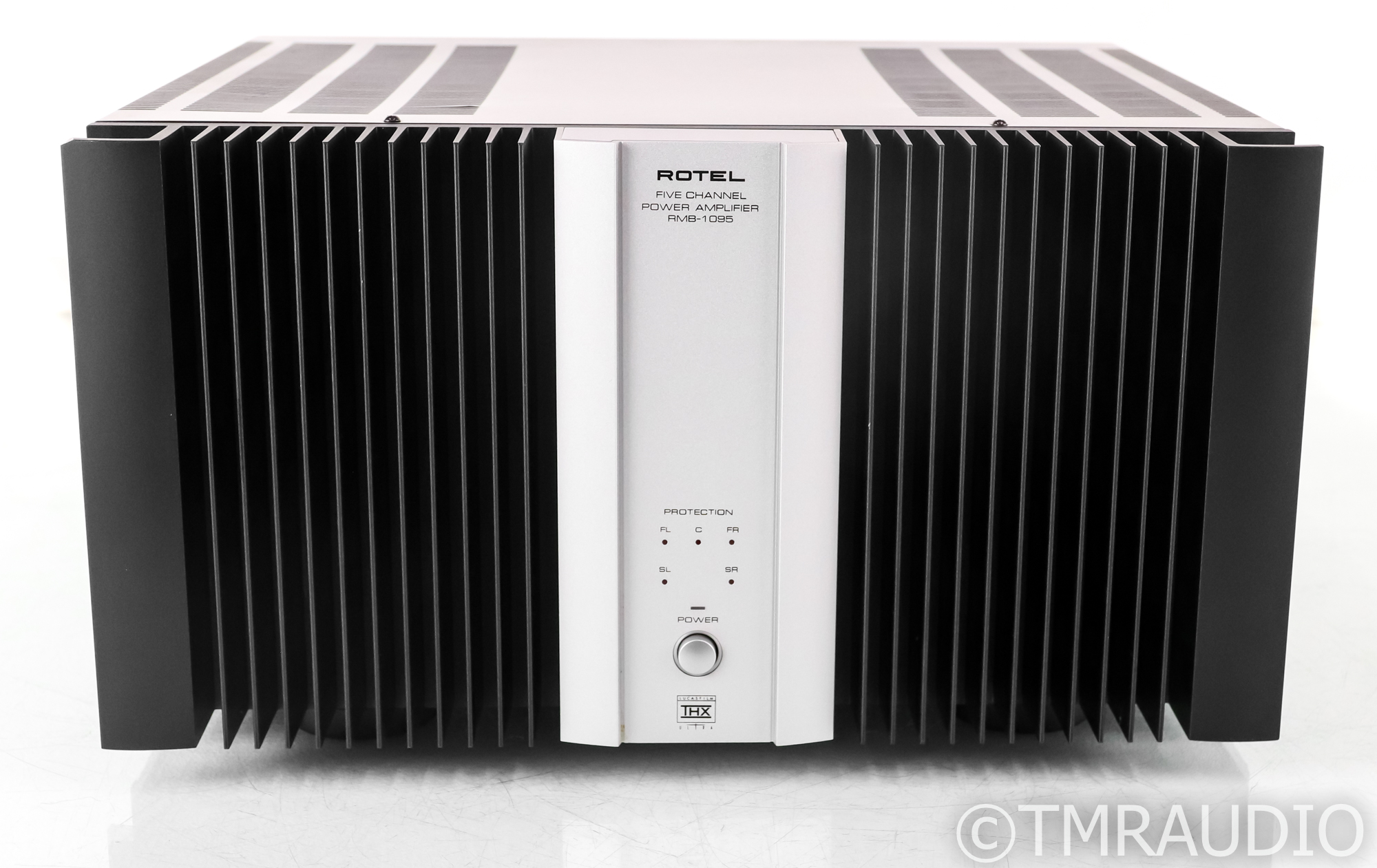

Acredito que o interior seja bem projetado, com dissipadores de calor dispostos em torno de 3/4 da circunferência do chassi. Os dissipadores de calor são visíveis apenas na parte frontal da unidade, dando-lhe uma aparência de “nós levamos a sério”. Alguns preferem que a dissipação de calor fique escondida nas laterais, mas acho que o design da Rotel contribui para a aparência geral da unidade, especialmente quando compensado por um console central de alumínio (também disponível na cor preta).
O console central destaca o circuito de proteção térmica incluído, que protege o amplificador em caso de condições operacionais inadequadas. Há também uma proteção independente para os canais esquerdo, central e direito, que é ativada quando as impedâncias de carga caem abaixo de 2 ohms, como em curto-circuito no fio de um alto-falante, superaquecimento da unidade ou quando uma carga de alto-falante altamente reativa ou de impedância extremamente baixa é encontrada. A ativação é indicada por LEDs acima do botão liga/desliga. Este circuito é reiniciado automaticamente após um período de resfriamento.
O interruptor de energia é um prático botão de pressão que combina com a coluna central, disponível em alumínio ou preto. Possui um encaixe elegante que dá a impressão de um componente bem-feito.

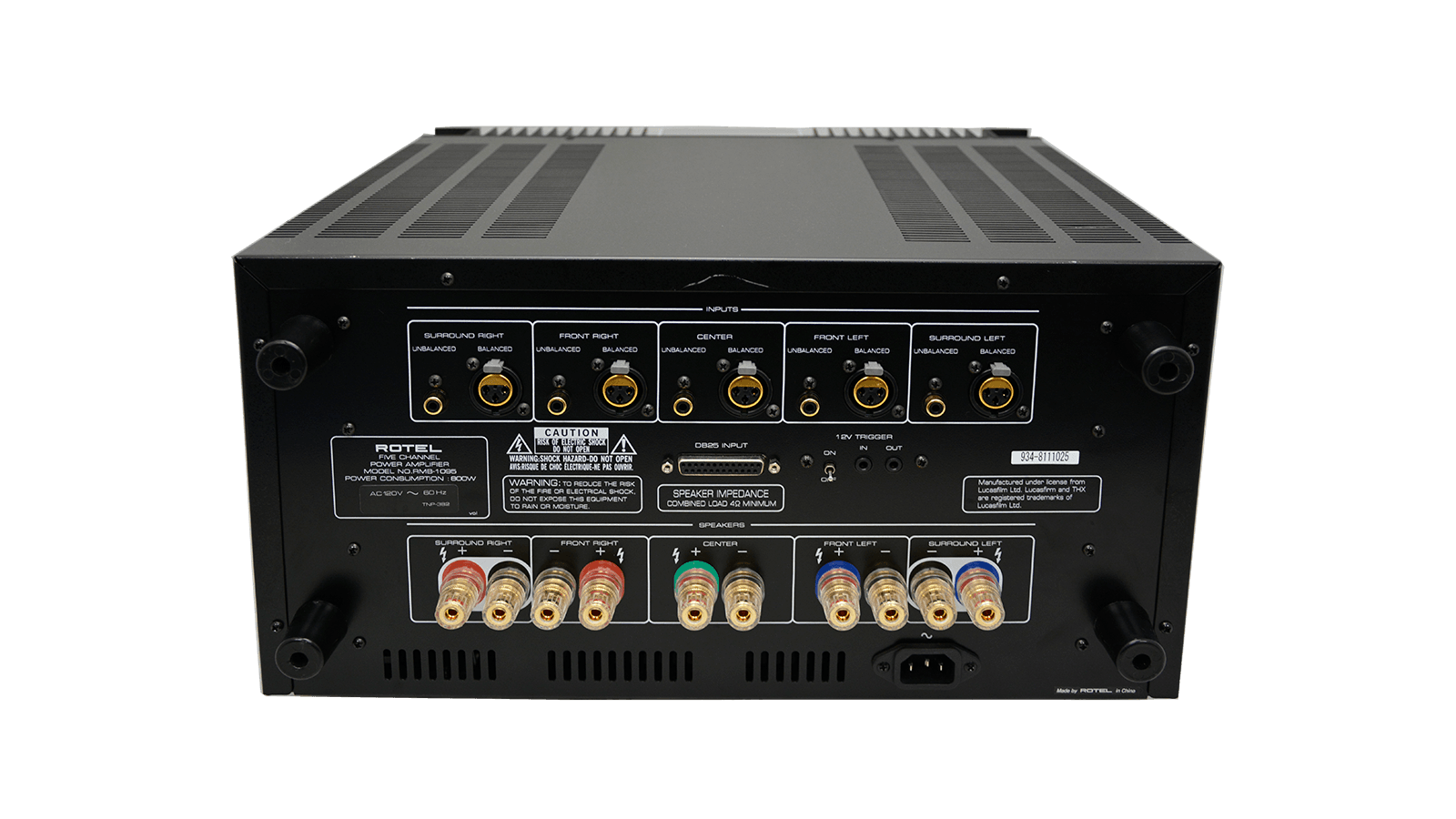

Conexões Rotel RMB-1095Painel traseiro e conexões
Olhando para a parte traseira do Rotel RMB-1095, você verá os conectores WBT de 5 vias de alta qualidade. Estes são do tipo premium e realmente ajudam a dar um toque especial à parte traseira do amplificador. Além disso, caso você opte por utilizar fios desencapados para os alto-falantes, os furos em cada um dos eixos dos conectores dos alto-falantes estão posicionados de forma que todos os cabos fiquem na vertical — um toque especial, resultando em um conjunto de cabos mais organizado.
O RMB-1095 permite sinais de entrada XLR balanceados e RCA desbalanceados, portanto, se você tiver um processador de ponta com saídas XLR balanceadas, poderá maximizar seu potencial. Uma opção de entrada adicional é o conector DB25, que é essencialmente uma maneira mais simples de integrar cinco canais desbalanceados. Usado principalmente em instalações personalizadas, esta conexão deve ser usada em conjunto com cinco plugues RCA de circuito aberto, que garantem a impedância adequada.
É fornecida uma conexão de gatilho de 12 V e 3,5 mm para o amplificador. Ela aceita tensões de 3 a 30 V e deve ser acionada por meio de um interruptor liga/desliga. Há também uma saída de gatilho de 12 V para conectar o sinal de 12 V em cadeia a outros componentes. Para usar o gatilho de 12 V, o amplificador deve estar ligado. Desativar o botão liga/desliga frontal desliga toda a energia do amplificador, independentemente das entradas de gatilho.
