Descrição
ESTADO 9/10
CAT-777

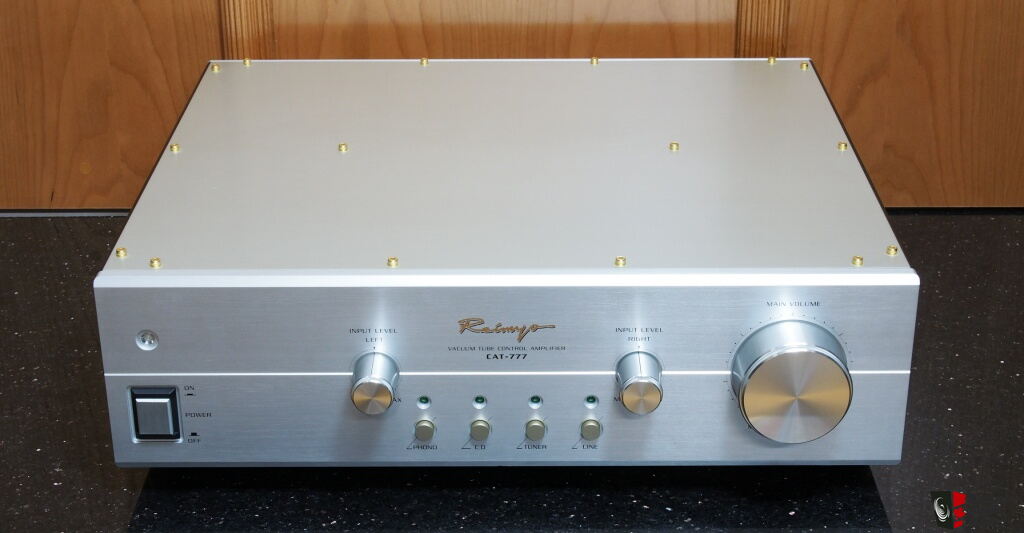

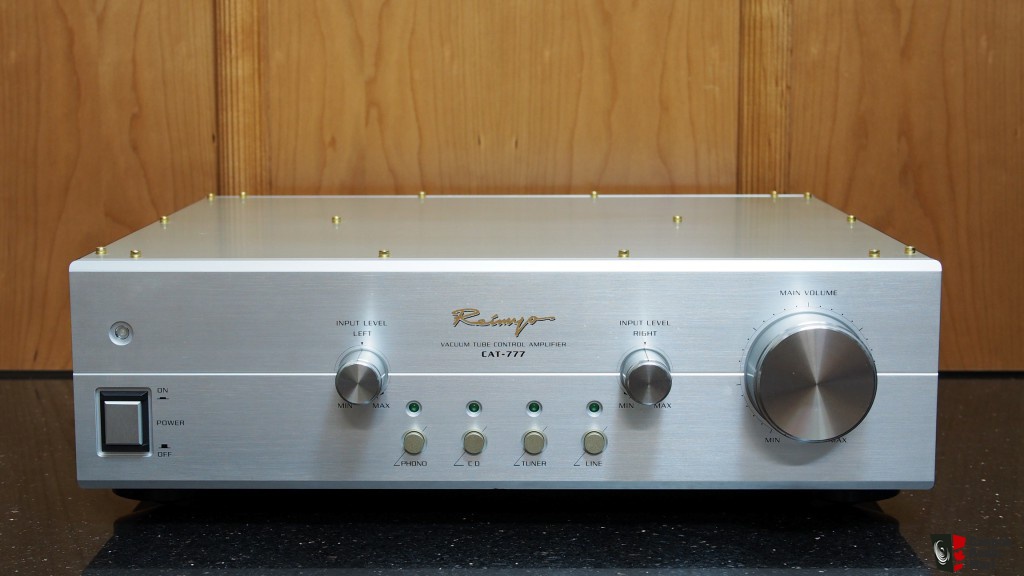

O pré-amplificador causa uma impressão especialmente boa. Este é um dispositivo grande e alto, com um botão de volume grande e incrivelmente prático no lado direito e dois botões pequenos para ajustar o equilíbrio mais ao meio e uma fileira de LEDs indicando a entrada ativa das quatro. Isso não é muito… E na verdade é isso. Mas o posicionamento dos botões e botões funciona bem.

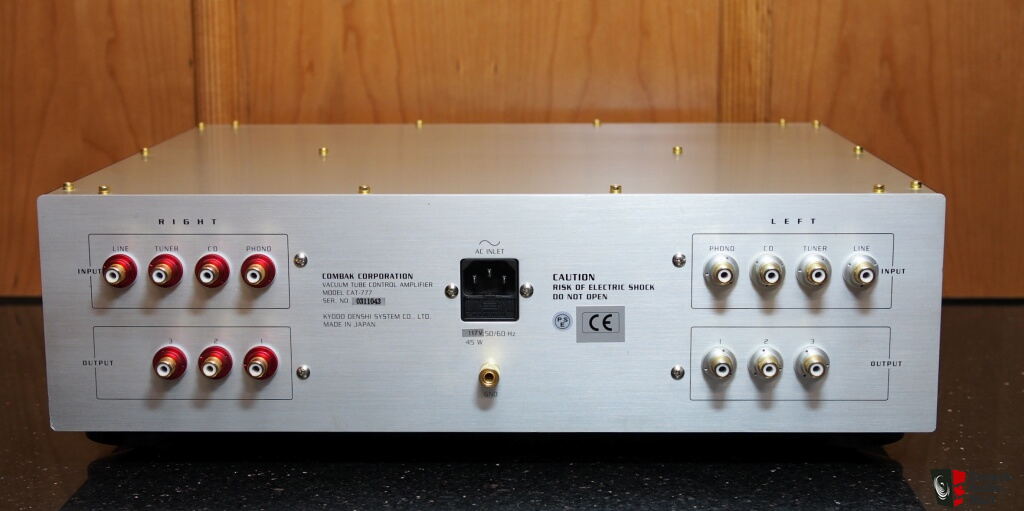

Na parte traseira veremos soquetes RCA de alta qualidade, parecidos com WBT, mas acho que são de outro fabricante. Existem também três saídas de pré-amplificador, um terminal de aterramento (típico para dispositivos japoneses) e um soquete IEC. As entradas e saídas são colocadas simetricamente em relação ao eixo principal e bastante distantes umas das outras. Isso sugere configuração dual mono. Deve-se notar que mesmo as tomadas mais próximas estão tão distantes umas das outras que não consegui conectar os aterramentos nos cabos Harmonix – eles eram muito curtos. O dispositivo é suportado por cones largos – patente da Harmonix, que afinam o som do pré-amplificador. Mas vi nas fotos de um show no Japão, que eles foram trocados pelos caríssimos suportes TU-606ZX.

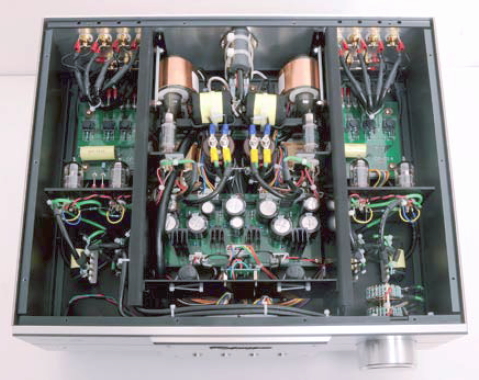

Por dentro, o pré-amplificador parece ainda mais impressionante do que por fora. O CAT-777 é na verdade dual mono. No meio temos a fonte de alimentação, separada para cada canal, e nas laterais, separadas por blindagens grossas, os circuitos amplificadores. Acontece que os soquetes RCA possuem conexões fantásticas em seu interior. Destes, com cabos blindados (Harmonix) o sinal vai para a placa de entrada. A entrada é escolhida por relés selados, embalados em pequenas blindagens metálicas. A partir daí, o sinal vai para potenciômetros Alps individuais (os botões pequenos) passando por um capacitor de polipropileno de tamanho médio (1µF) Wonder InfiniCap Signature. Dos potenciômetros menores o sinal vai para o grande e duplo do Cosmos. Não sei se é bom ter dois potenciômetros no caminho – provavelmente é melhor colocar os pequenos no máximo e usar apenas o grande. A partir daí voltamos aos tubos, montados horizontalmente. Em cada canal temos dois pequenos triodos duplos – 12AU7, numa versão muito boa da Matsushita (Japão) e no buffer de entrada o 12BH7A vindo do mesmo fabricante. O acoplamento é feito pelos mesmos capacitores da entrada, só que maiores (4µF). Não há ciclo de feedback. No meio temos a fonte de alimentação, que – como em todos os bons produtos – ocupa a maior parte do gabinete. Cada canal tem seu próprio transformador e indutor. A corrente de aquecimento é retificada e estabilizada. Na fonte de alimentação anódica temos tubos Philips ECG JAN 6X4WA, um retificador de tubo de suprimentos militares da NOS. Ao lado deles encontramos dois grandes capacitores que filtram a corrente anódica e alguns menores para os aquecedores. Na entrada temos um filtro de rede 2Pi e Enacom, outra marca da Combak Corporation. Depois, na saída da fonte de alimentação, temos mais dois desses filtros. Esta parte do pré-amplificador é montada em uma placa de circuito impresso, mas a seção de sinal, exceto as entradas, é montada ponto a ponto.
Ganho 17 dB (Volume Máx.)
Impedância de entrada 0,2V eficaz
Resposta de frequência 5 Hz – 100 kHz
Barulho -84 dBm/48,9 µV rms (IHF-A)
Separação de canais < 100 dB (1 kHz)
< 90 dB (20 kHz)
Consumo de energia 45W
Dimensões 430 (L) x 139,5 (A) x 411 (P) mm
Peso 14kg
