Estado de conservação: 9/10O Polivox PM 5000 é o amplificador de potência estéreo topo de linha e mais emblemático já produzido pela brasileira Polivox, lançado no final da década de 1970 para compor o lendário “System 5000”. Considerado um ícone da era de ouro do áudio nacional e projetado pelo renomado engenheiro Nelson de Miranda, o PM 5000 consolidou-se como uma das etapas de potência analógicas mais potentes, respeitadas e desejadas do mercado brasileiro de alta fidelidade.
Design do Chassi e Construção Industrial

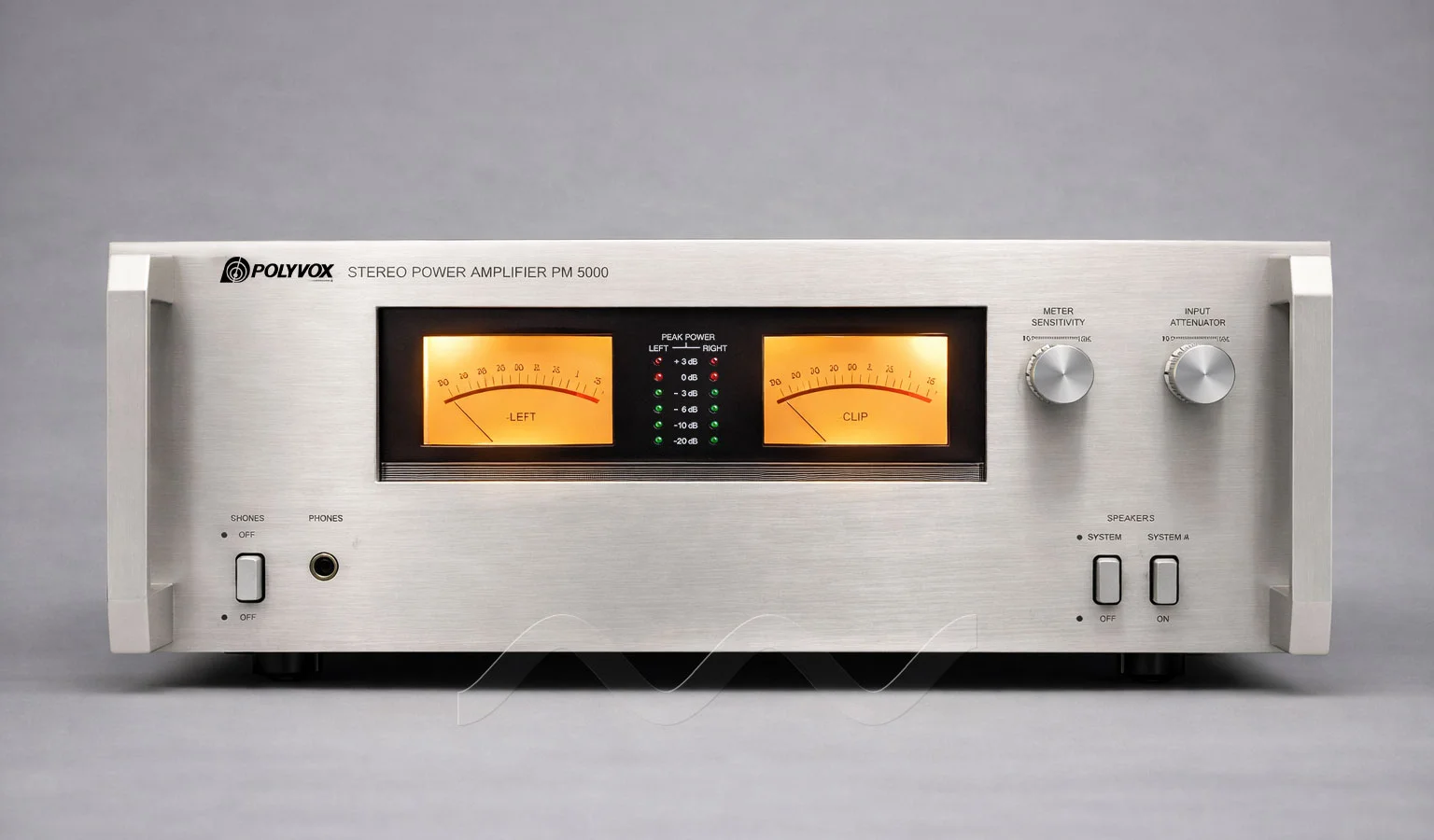

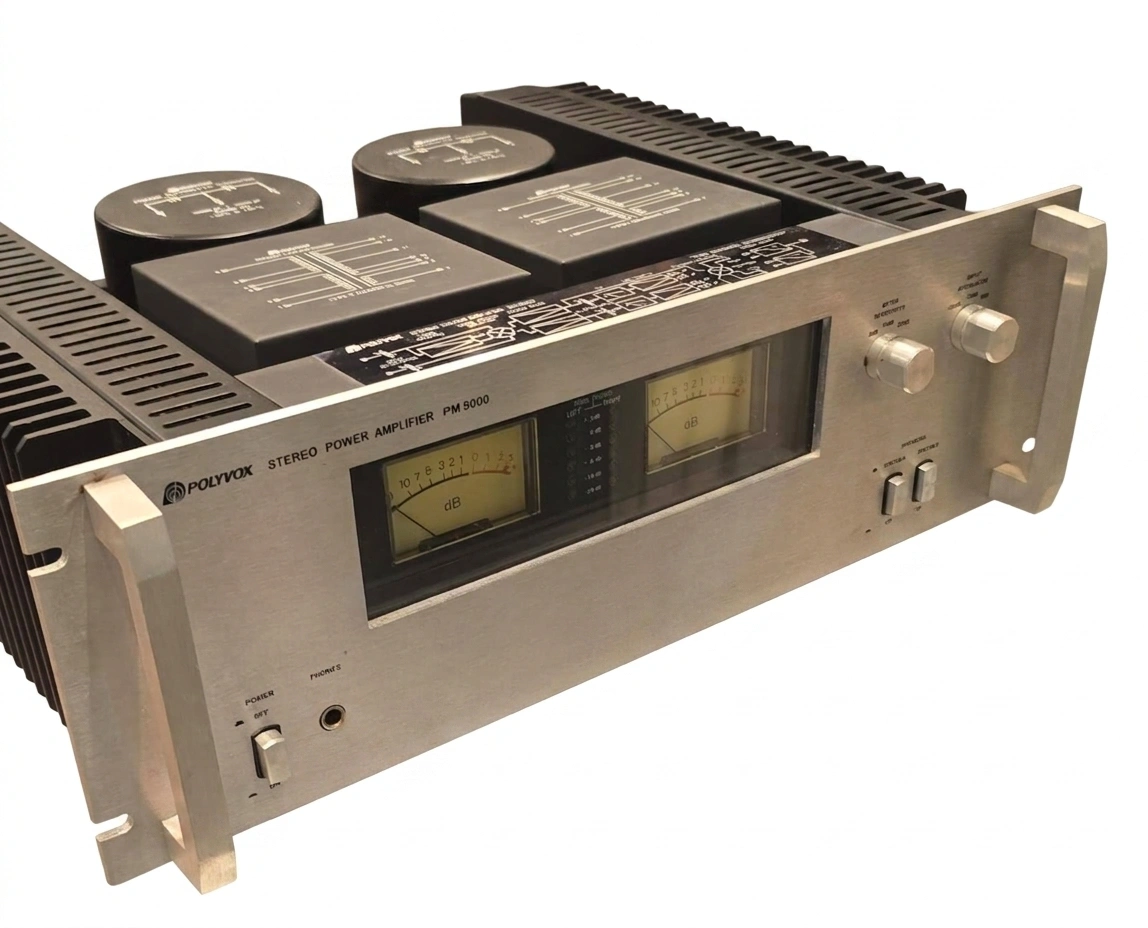

O equipamento foi construído com padrão industrial profissional para montagem em rack de 19 polegadas (padrão 4U), destacando-se por seu painel frontal maciço em alumínio escovado com alças laterais integradas. O grande atrativo visual do modelo é o par de grandes medidores analógicos de ponteiro (VU Meters), iluminados por trás com escalas calibradas em decibéis (dB) e Watts em cargas de 4 e 8 Ohms. O painel inclui atenuadores rotativos de ganho calibrados individualmente para os canais esquerdo e direito, seletor de sensibilidade dos VUs (0 dB e -20 dB para facilitar a visualização em níveis baixos de audição), chave de acionamento mecânica e LEDs indicadores de sobrecarga (Overload) e circuito de proteção ativado.
Topologia Circuital e Estágio de Potência
O PM 5000 opera em Classe AB pura com topologia totalmente discreta de alta corrente, empregando uma arquitetura de transistores bipolares de potência montados sobre volumosos túneis dissipadores de calor de alumínio anodizado. Ele entrega 130 Watts RMS contínuos por canal em 8 Ohms e impressionantes 205 Watts RMS contínuos por canal em 4 Ohms, mantendo baixos índices de distorção harmônica em toda a faixa audível de 20 Hz a 20 kHz. A fonte de alimentação de alta reserva conta com um transformador de força superdimensionado e dois imponentes capacitores eletrolíticos de alta capacitância, conferindo grande autoridade no controle de caixas acústicas de baixa sensibilidade ou impedâncias complexas.
Sistemas de Proteção e Conectividade

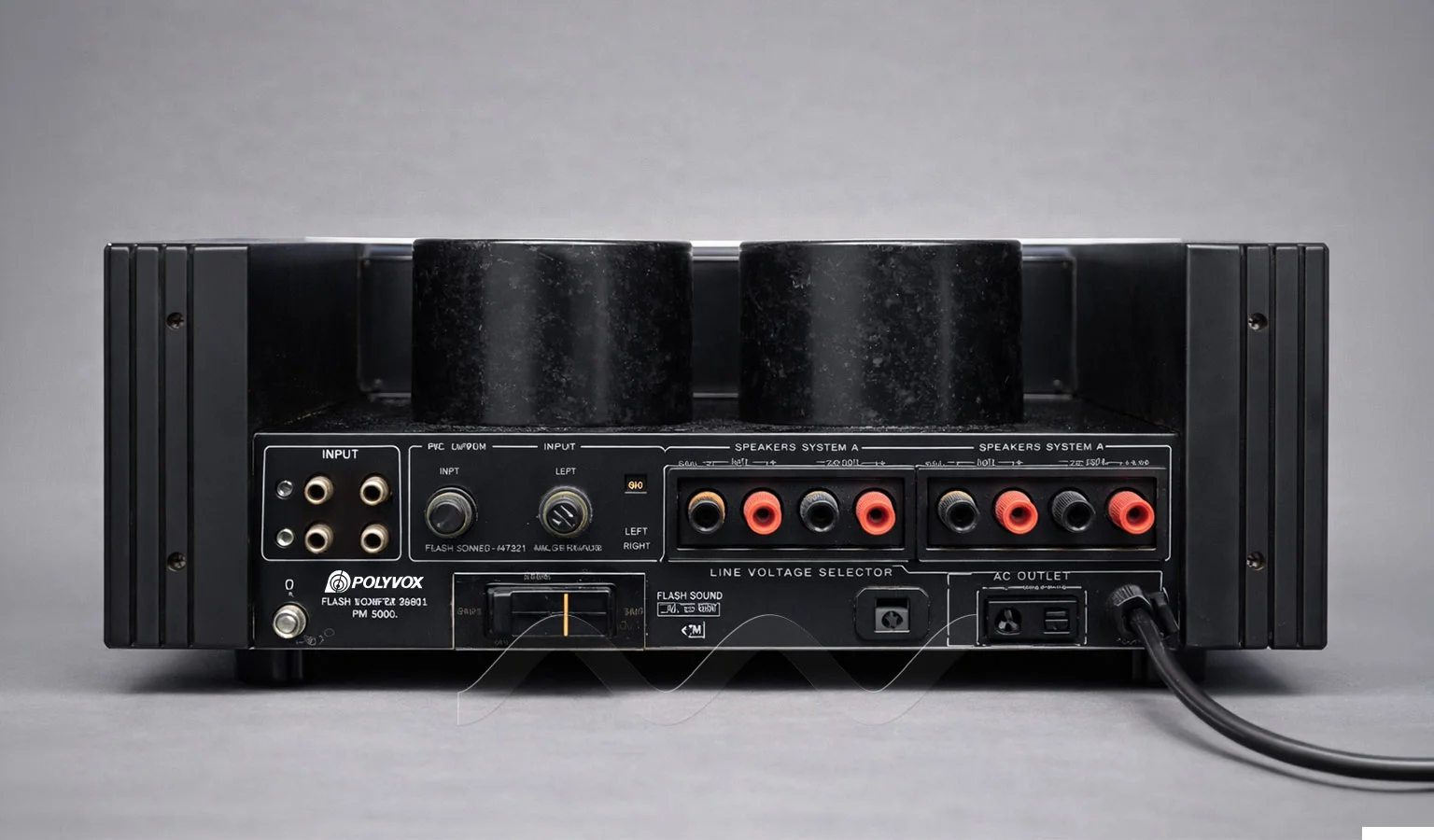

O amplificador incorpora uma robusta central de segurança eletrônica com circuitos de proteção contra tensão contínua (DC) na saída das caixas acústicas, sensores térmicos contra aquecimento excessivo nos módulos de transistores e limitadores dinâmicos contra sobrecarga de corrente e curto-circuito. Um sistema de relés temporizados elimina completamente os ruídos de transiente (pops) ao ligar e desligar o aparelho. O painel traseiro organiza conexões de entrada analógica em conectores RCA, terminais para ligação de até dois pares de caixas acústicas (Sistema A e B) e tomadas de conveniência auxiliares AC.
Especificações de Desempenho e Áudio
Tipo de produto: Amplificador de Potência Estéreo Vintage de Referência (Power Amplifier)
Topologia de amplificação: Estado sólido discreto em Classe AB puramente analógica
Potência de saída contínua (8 Ohms): 130 Watts RMS por canal (ambos os canais acionados, de 20 Hz a 20 kHz, THD < 0,1%)
Potência de saída contínua (4 Ohms): 205 Watts RMS por canal (ambos os canais acionados, de 20 Hz a 20 kHz, THD < 0,2%)
Potência dinâmica / IHF (4 Ohms): Aprox. 260 Watts por canal
Resposta de frequência: 5 Hz a 100 kHz (variação de -3 dB) / 20 Hz a 20 kHz (variação de ± 0,5 dB)
Distorção harmônica total (THD): Menor que 0,1% na potência nominal em 8 Ohms (20 Hz a 20 kHz)
Distorção por intermodulação (IMD): Menor que 0,1% em potência nominal
Fator de amortecimento (Damping Factor): Maior que 50 (em carga de 8 Ohms a 1 kHz)
Relação sinal-ruído (SNR): Maior que 100 dB (ponderação A, nível de linha)
Sensibilidade de entrada: 1,0V RMS para potência máxima nominal
Impedância de entrada: 47 kOhms
Separação entre canais (Crosstalk): Maior que 70 dB a 1 kHz
Conexões de Entrada e Saída
Entradas analógicas de sinal: 1x par de conectores RCA estéreo (Line In L/R)
Terminais de saída para alto-falantes: Terminais reforçados de pressão/parafuso para 2 pares de caixas acústicas (Sistema A e Sistema B)
Tomadas de conveniência AC traseiras: 2x tomadas auxiliares (Unswitched / Switched) para alimentação de outros módulos do conjunto
Controles, Interface e Painel
Mostradores analógicos de nível (VU Meters): 2x grandes medidores de ponteiro retroiluminados com escalas duplas calibradas em Watts (4 e 8 Ohms) e decibéis (dB)
Chave seletora de sensibilidade do medidor: Chave de atenuação Meter Range (posições 0 dB e -20 dB) para melhor visibilidade em baixos volumes
Controles de nível frontal: 2x potenciômetros rotativos calibrados de ganho independentes para os canais Esquerdo (Left) e Direito (Right)
Seletor de caixas acústicas: Chave frontal comutadora para Speakers (Off, A, B, A+B)

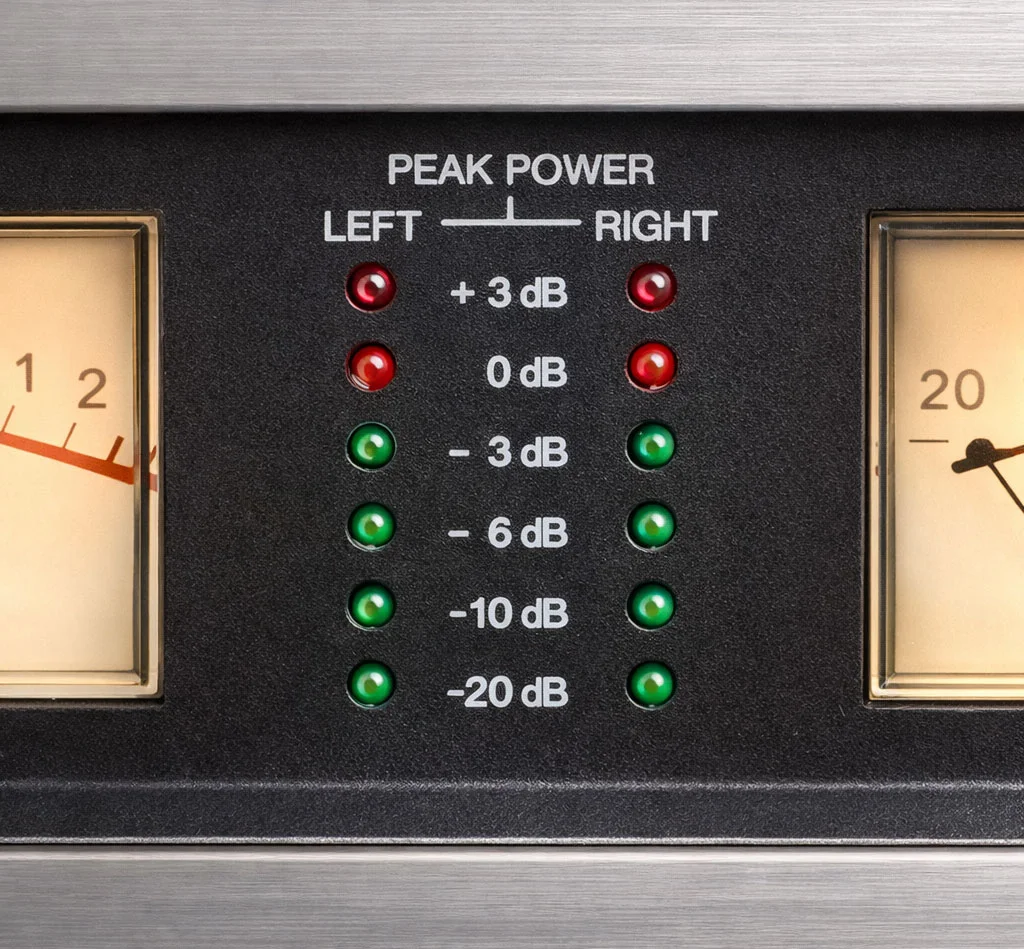

Indicadores luminosos frontais: LEDs de sinalização para sobrecarga dinâmica (Overload) e acionamento dos relés de proteção (Protect)
Interruptor geral de força: Chave mecânica reforçada liga/desliga (Power)
Circuitos de Proteção
Proteção contra tensão contínua (DC Protection): Relés eletromecânicos de desacoplamento rápido de caixas acústicas em caso de presença de corrente DC nas saídas
Proteção eletrônica térmica: Sensores térmicos montados nos dissipadores com desarme automático em caso de sobreaquecimento
Limitador de corrente e curto-circuito: Circuito de proteção contra curto-circuito acidental nos bornes das caixas acústicas
Circuito de retardo de acionamento (Soft Start / Anti-pop): Temporizador via relé que anula transientes e estalos mecânicos ao ligar e desligar o equipamento
Especificações Gerais e Alimentação
Construção do chassi: Gabinete metálico padrão rack de 19 polegadas (4U) com alças frontais em alumínio maciço e painel frontal em alumínio escovado

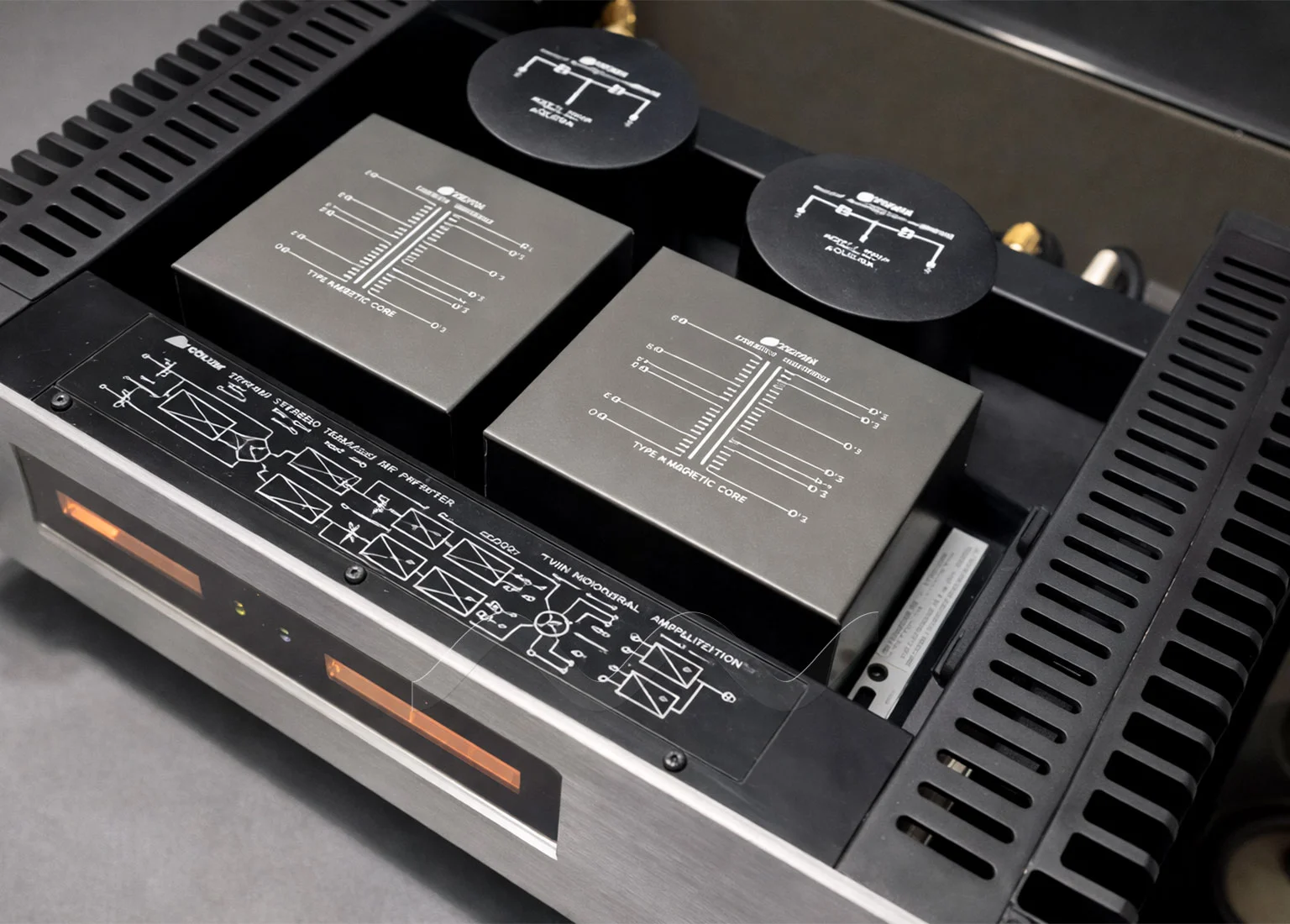

Fonte de alimentação: Transformador de força de alta indução com blindagem magnética e banco com dois capacitores eletrolíticos de alta capacitância
Tensão de operação: 110V / 220V AC (comutável via chave seletora traseira), 50/60 Hz
Consumo de energia em repouso: Aprox. 45 Watts
Consumo de energia em operação máxima: Aprox. 700 Watts
