O Pioneer SX-1280 é um dos receptores clássicos da Pioneer. Foi lançado em 1978 e substituiu o SX-1250. Possui potência nominal de 185 watts por canal, ficando atrás apenas do monstruoso SX-1980 na linha de receptores da Pioneer. O preço sugerido era de cerca de US$ 900,00, uma quantia considerável em 1978, e subiu para US$ 950,00 em 1979, último ano de produção dos receptores da série 1200.
O SX-1280 foi lançado numa época em que os equipamentos de áudio de alta fidelidade eram muito procurados. Foi projetado para oferecer qualidade de som e potência excepcionais, atendendo aos audiófilos e entusiastas da música que buscavam a melhor experiência sonora. A Pioneer era conhecida por sua engenharia inovadora e equipamentos de áudio de alta qualidade, e o SX-1280 demonstrava sua expertise na fabricação de receptores.

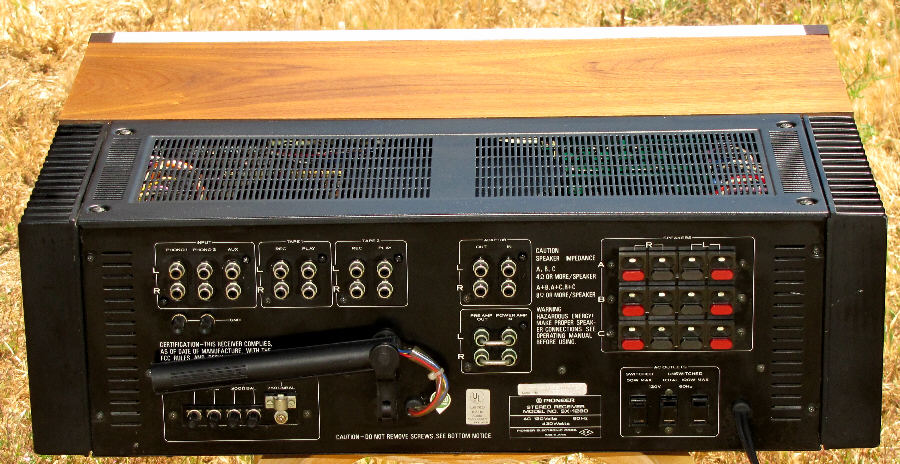

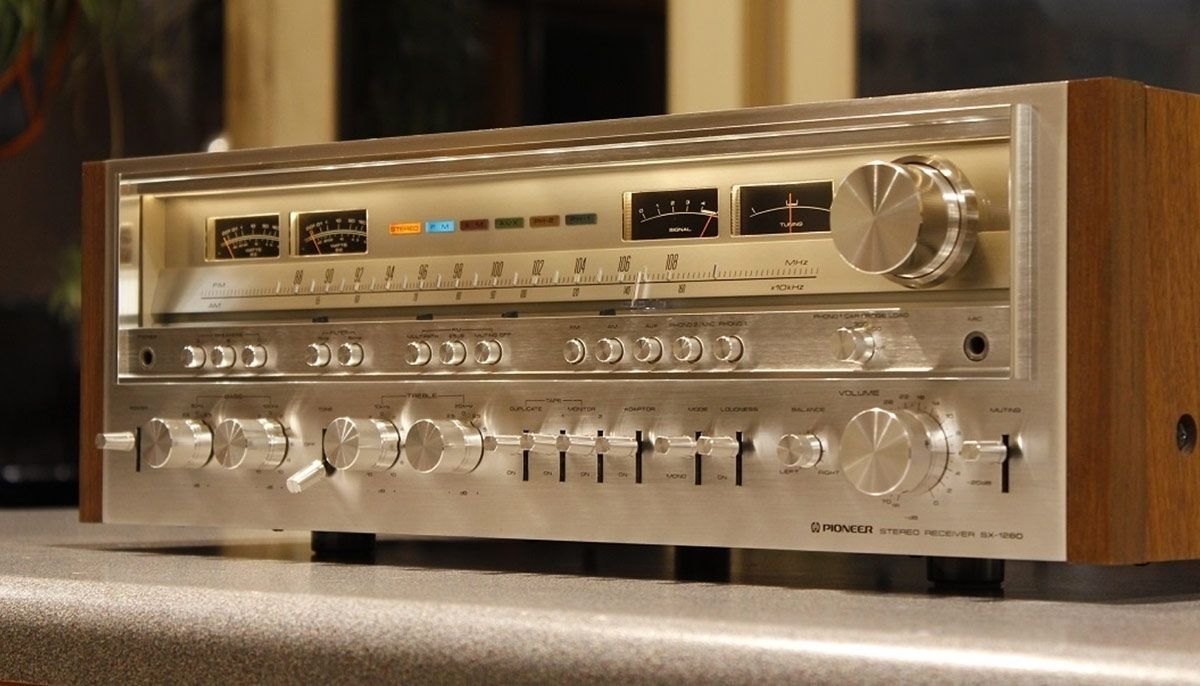

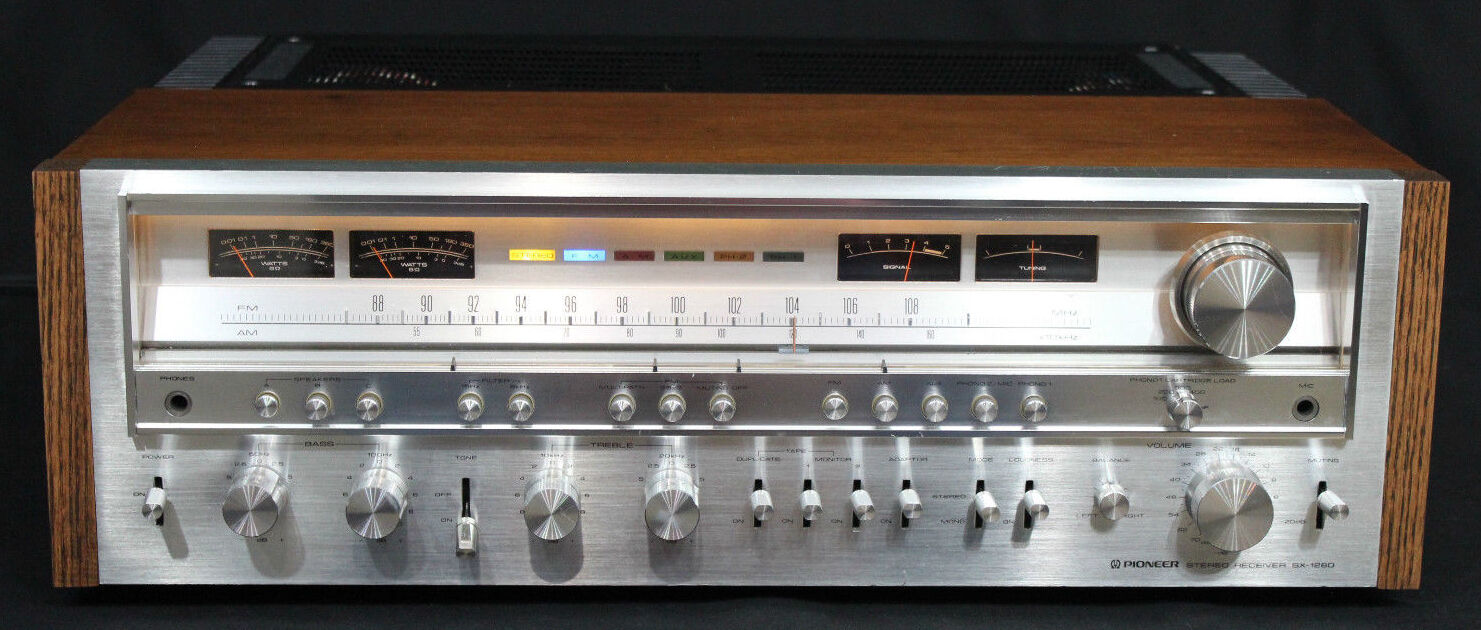

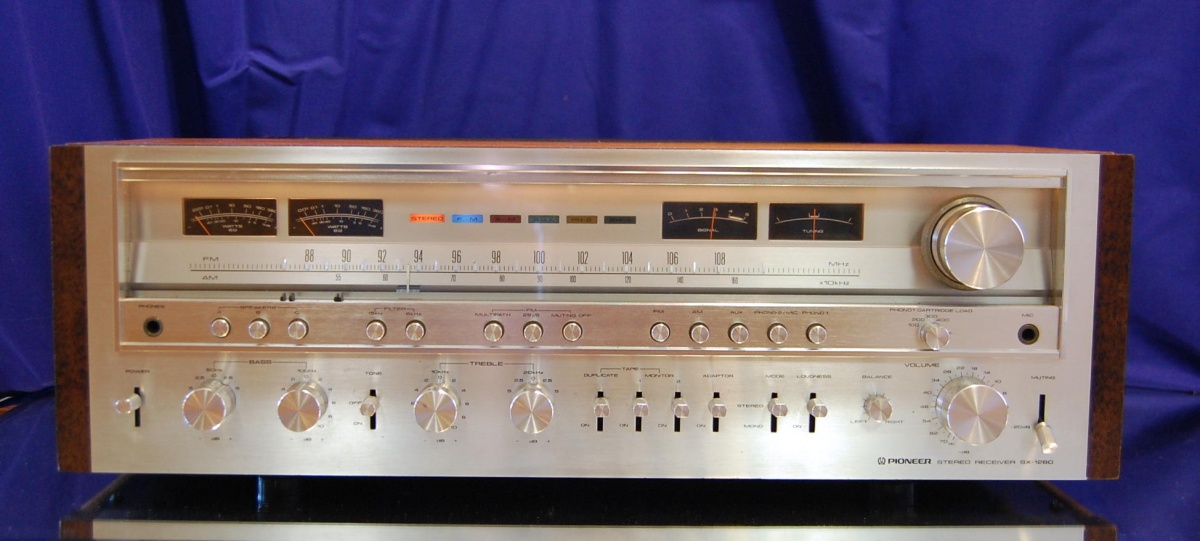

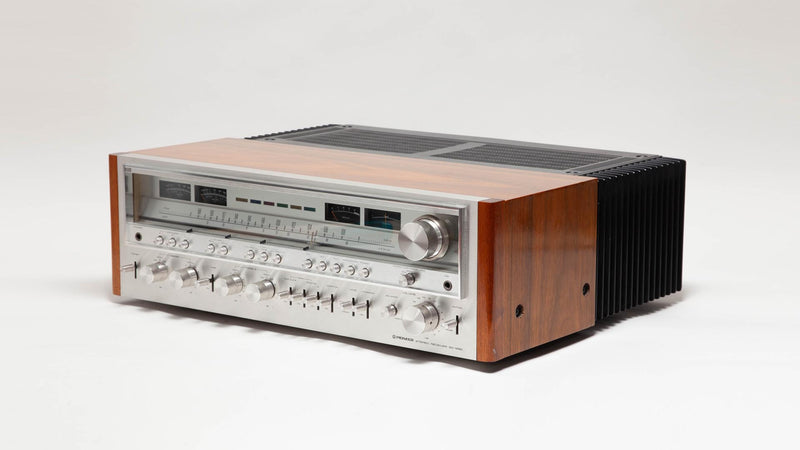

O SX-1280 é um exemplo impressionante do belo design da Pioneer da década de 1970. O painel frontal é de alumínio escovado e abriga uma ampla gama de controles. Os botões, interruptores e controles são todos bem projetados e dispostos em fileiras visualmente atraentes. Dada a quantidade de controles que o SX-1280 possui, não é surpreendente que o mostrador e os medidores não sejam muito grandes.
Medidores de Potência – Cada canal possui seu próprio medidor de potência (faixa de exibição de 0,01 W a 360 W) com escala de compressão logarítmica. Esses medidores apresentam alta velocidade de resposta e permitem a leitura dos valores de potência em uma impedância de 8 ohms em uma faixa de potência que vai de 0,01 W até a potência máxima de saída do receptor.
Medidor de Sintonia – Ao sintonizar uma estação de FM, a posição ideal de recepção é indicada quando o ponteiro do medidor se desloca para o centro. Verifique se o ponteiro do medidor de SINAL se deslocou o máximo possível para a direita.
Medidor de Sinal – Ao sintonizar uma estação AM ou FM, a posição ideal de recepção é indicada pela deflexão máxima do ponteiro do medidor para a direita.
Controles de tom
O SX-1280 possui uma infinidade de controles de tom, começando pelo botão Loudness e incluindo o botão Tone e seus controles duplos de graves e agudos.
Interruptor de Loudness : Ligue este interruptor quando estiver ouvindo em um volume baixo. A resposta de frequência do ouvido humano varia de acordo com o volume de audição, e ligar este interruptor compensa essa variação, enfatizando os graves e agudos.
Chave de Tom : Coloque esta chave na posição LIGADO ao ajustar os controles de GRAVES e AGUDOS. Na posição DESLIGADO, ela faz com que o amplificador opere com uma resposta de frequência plana.
Controles de tom duplos para graves e agudos :
A Pioneer aplicou ao SX-1280 seus controles de tonalidade duplos, desenvolvidos originalmente. Além dos controles convencionais de graves e agudos, há botões para ajustar os graves ultraprofundos e os agudos ultra-altos independentemente. Combinando a operação dos controles de tonalidade principais e secundários, é possível realizar uma ampla gama de ajustes de tonalidade. Além disso, há uma chave liga/desliga para o controle de tonalidade, que pode ser usada para equalizar a resposta de frequência instantaneamente e monitorar a acústica da sala de audição, bem como o som produzido pelas caixas acústicas e pela cápsula fonográfica.
Controles de graves –
100Hz (principal): Este controle pode ser usado para ajustar frequências abaixo de 400Hz para aumentar ou atenuar a frequência em 10dB em 100Hz.
50Hz (sub): Este controle pode ser usado para ajustar frequências abaixo de 200Hz que já foram ajustadas com o controle de 100Hz, para aumentar ou atenuar a frequência em 5dB em 50Hz.
Controles de AGUDOS –
10kHz (principal): Este controle pode ser usado para ajustar frequências acima de 2,5kHz para aumentar ou atenuar a frequência em 10dB em 10kHz.
20kHz (sub): Este controle pode ser usado para ajustar frequências acima de 5kHz que já foram ajustadas com o controle de 10kHz, para aumentar ou atenuar a frequência em 5dB em 20kHz.
Utilizar apenas os controles principais proporciona a mesma função que os controles de tom de áudio convencionais. Já o uso dos controles secundários tem o mesmo efeito que a alteração das frequências de corte. A operação combinada de ambos os controles produzirá uma ampla gama de variações de tom.
Amplificador
O SX-1280 incorpora um amplificador de potência com saída contínua de 185 watts por canal e produz uma reprodução sonora extremamente estável. Aqui estão os detalhes técnicos adicionais:
- A adoção de um amplificador diferencial de estágio único com transistores duplos de baixo ruído, uma carga de espelho de corrente e um circuito Darlington SEPP paralelo de 3 estágios proporciona uma potência de saída robusta de 185 watts + 185 watts (potência de saída contínua de 185 watts por canal a 8 ohms, de 20 Hz a 20.000 Hz, com distorção harmônica total não superior a 0,03%), que é extremamente estável. Essas características garantem uma operação estável em todos os momentos, desde níveis de saída baixos até altos.
- O amplificador de potência é configurado como um amplificador de potência CC com os capacitores removidos do circuito de realimentação negativa (NFB), proporcionando uma resposta de ganho plana desde as frequências mais baixas até as frequências de áudio. Ao mesmo tempo, o projeto foi desenvolvido para baixa distorção com a incorporação de transistores de potência recém-desenvolvidos na época.
- O estágio de pré-amplificação é uma seção de amplificação altamente confiável, que apresenta um circuito limitador de potência e um limitador de sobrecarga, os quais controlam a potência de saída, protegendo os transistores de potência contra danos quando cargas excessivas são aplicadas em condições de alta potência de saída.

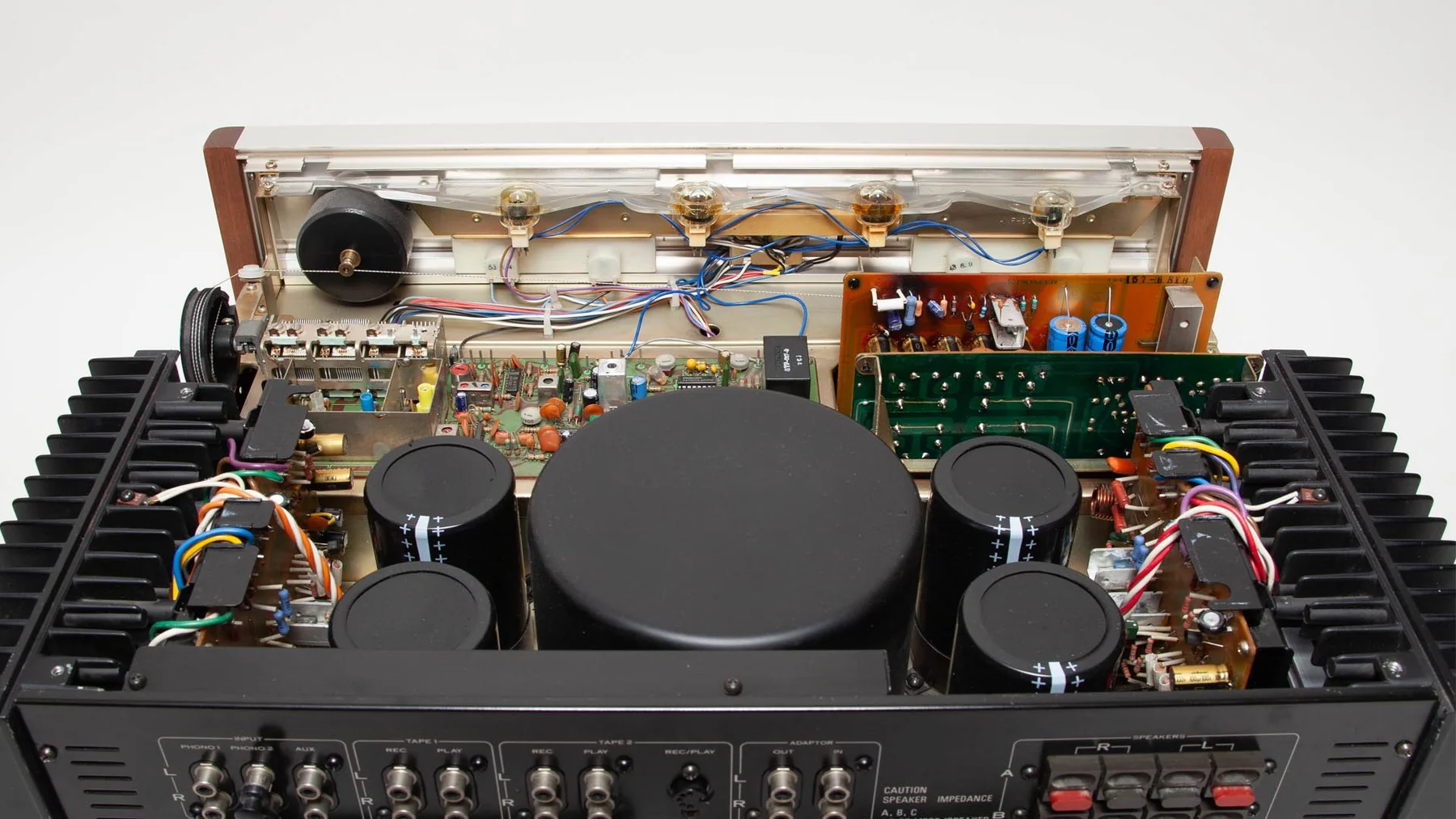

- O transformador toroidal de grandes dimensões, com sua excelente regulação, utiliza capacitores eletrolíticos de alta capacidade de 15.000 µF (dois para cada canal). Há circuitos de alimentação duplos independentes com enrolamentos de transformador de potência separados para fornecer energia aos canais esquerdo e direito. Juntos, esses dois recursos proporcionam uma reprodução sonora que garante excelente separação de canais e clareza absoluta, mesmo em condições de alta potência.
- Existe um supressor de corrente de pico que serve para suprimir correntes de alto valor que carregariam os capacitores de potência, bem como correntes de pico dos transformadores de potência. Este circuito impede que energia excessiva seja aplicada aos circuitos internos do receptor.
Seção de afinação
Sintonizador FM
- O circuito de entrada FM incorpora um circuito de RF de um estágio que emprega um capacitor de sintonia de quatro vias e dois MOSFETs de porta dupla para alto ganho e baixo ruído. Essa configuração elimina interferências indesejáveis do sinal, resultando em estatísticas impressionantes: sensibilidade de 1,7 µV (IHF), taxa de resposta a espúrios superior a 100 dB e taxa de resposta de imagem superior a 90 dB.
- O amplificador de FI FM combina quatro filtros cerâmicos lineares de fase de duplo elemento com dois circuitos integrados que contêm detectores de quadratura para alta seletividade (80dB) e baixa distorção (MONO: 0,1% a 1 kHz).
- O demodulador estéreo utiliza um circuito integrado PLL MPX do tipo NFB com um cancelador automático de sinal piloto integrado, que cancela automaticamente os sinais piloto sem reduzir a frequência de alta frequência. Isso significa que o nível da portadora de vazamento é amplamente suprimido, proporcionando excelente separação e resposta de frequência plana na faixa de reprodução.
Sintonizador AM –
O circuito amplificador de RF AM sintonizado incorpora um CI de alta sensibilidade e baixa distorção e um capacitor de sintonia de dois estágios. Esses componentes contribuem para aprimorar a imagem e a capacidade de rejeição de interferências de RF. Como a tensão AGC ideal é fornecida a cada seção, é possível obter uma recepção estável com baixa interferência espúria e distorção, mesmo em áreas de alta intensidade de campo.
Seção de fono
Equalização de gravação precisa –
- Uma fonte de alimentação balanceada é utilizada no amplificador equalizador para obter uma entrada máxima permitida de 300 mVrms (1 kHz). Dessa forma, é possível desfrutar de reprodução de discos com baixa distorção mesmo com cápsulas fonográficas de alta saída e fontes de áudio com sinais de pico elevados.
- Os elementos do equalizador, projetados para produzir as características RIAA, utilizam componentes de alta precisão para manter o desvio do equalizador entre 20Hz e 20kHz em ±0,2dB, garantindo uma reprodução fiel do som dos discos.
- Chave seletora de impedância da cápsula PHONO 1: O circuito de entrada PHONO 1 possui um botão seletor de impedância que permite obter a capacitância de entrada ideal (pF) de acordo com as características de cada tipo de cápsula. Além disso, ao selecionar capacitâncias de carga fora da faixa especificada, é possível obter variações sutis na qualidade sonora das cápsulas fonográficas.
