Descrição
ESTADO 9/10
Um projeto de amplificador valvulado que reproduz vinil conforme você deseja
O prazer da reprodução analógica reside na satisfação da densidade harmônica e do caráter tonal da reprodução em vinil, reproduzindo fielmente a vibração e a ressonância sonoras gravadas em discos analógicos, sem interrupção. O amplificador equalizador phono EQ-500 possui um design valvulado para todos os palcos, proporcionando a experiência definitiva na reprodução expressiva e vibrante da música. Funções de ajuste fino e comutação, facilmente acessíveis no elegante painel frontal, permitem que você desfrute do verdadeiro prazer da reprodução analógica. A estreia do amplificador equalizador phono EQ-500, obra-prima da LUXMAN, traz uma nova dimensão, oferecendo um amplo menu com os mais finos detalhes da reprodução analógica, permitindo que você recrie o som ideal a partir da sua memória.
Circuito de amplificação tipo CR sem feedback dedicado à RIAA

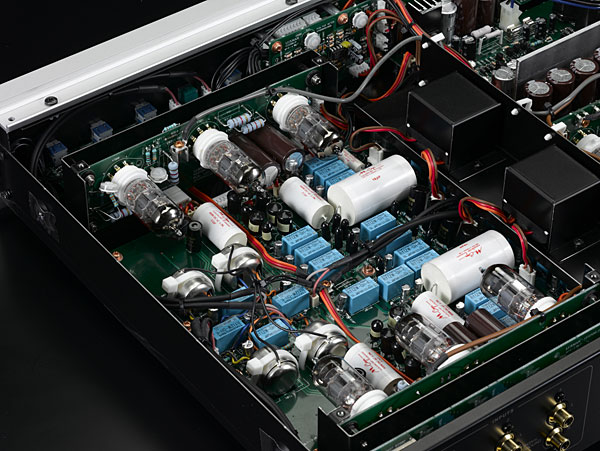

Todos os estágios do EQ-500 são valvulados. Para os estágios 1 e 2, é utilizado um circuito SRPP (Shunt Regulated Push-Pull), que apresenta baixa impedância, baixa distorção e prolonga a vida útil das válvulas. Para o estágio final, é utilizado um circuito paralelo seguidor de cátodo, com a capacidade de reduzir ainda mais a impedância. A excelente qualidade sonora do circuito CR, apoiada por características lineares, é resultado direto da qualidade e precisão das peças utilizadas. A LUXMAN alcançou o máximo em reprodução analógica de alta qualidade no EQ-500, graças a mais de meio século de experiência na fabricação de amplificadores valvulados e à seleção de peças de alto desempenho. Para proteger sinais analógicos minúsculos contra ruídos e interferências de campo magnético, as seções principais do EQ-500 são fortemente blindadas. O design do chassi sem loop do EQ-500 isola qualquer aumento de impedância de aterramento e campo magnético causados pela corrente do chassi.

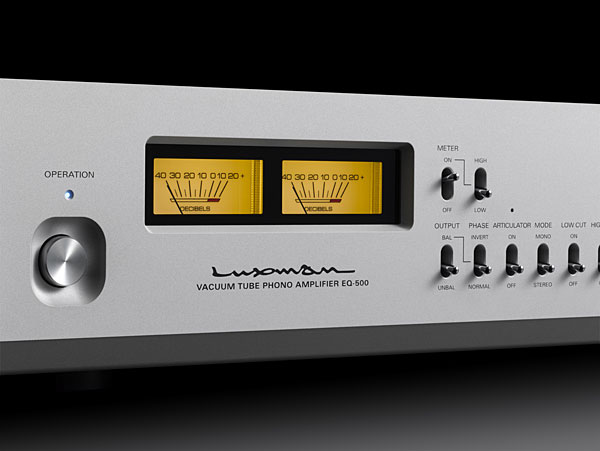

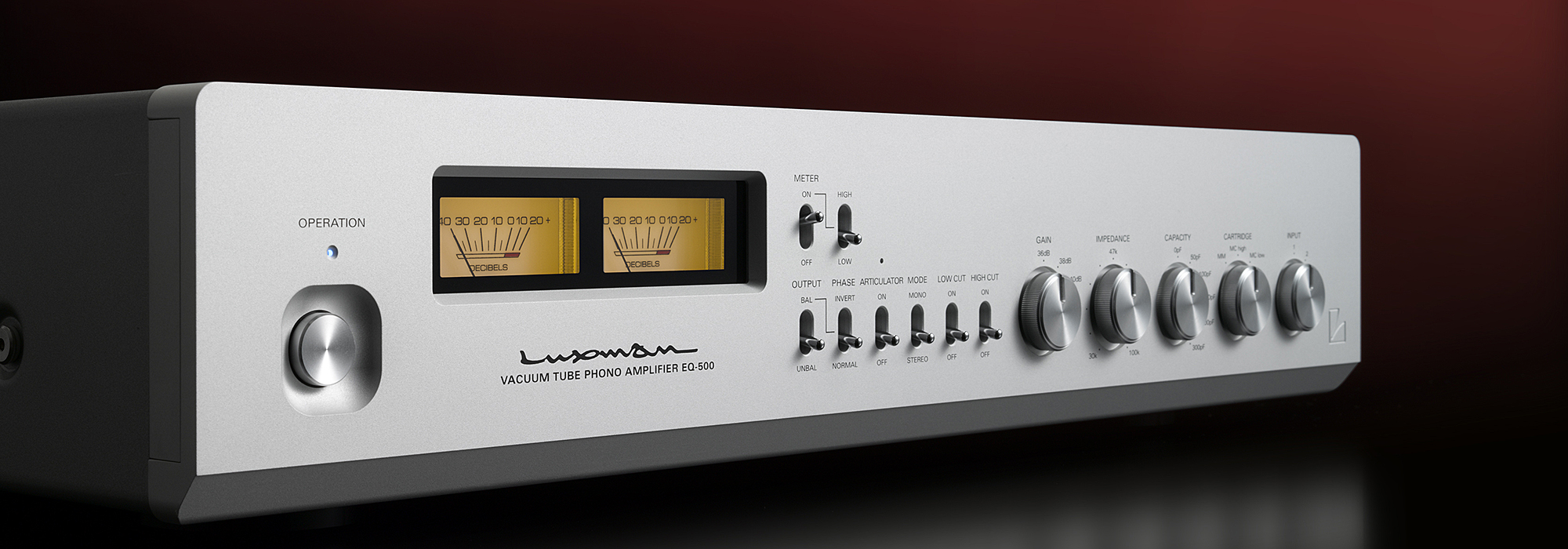

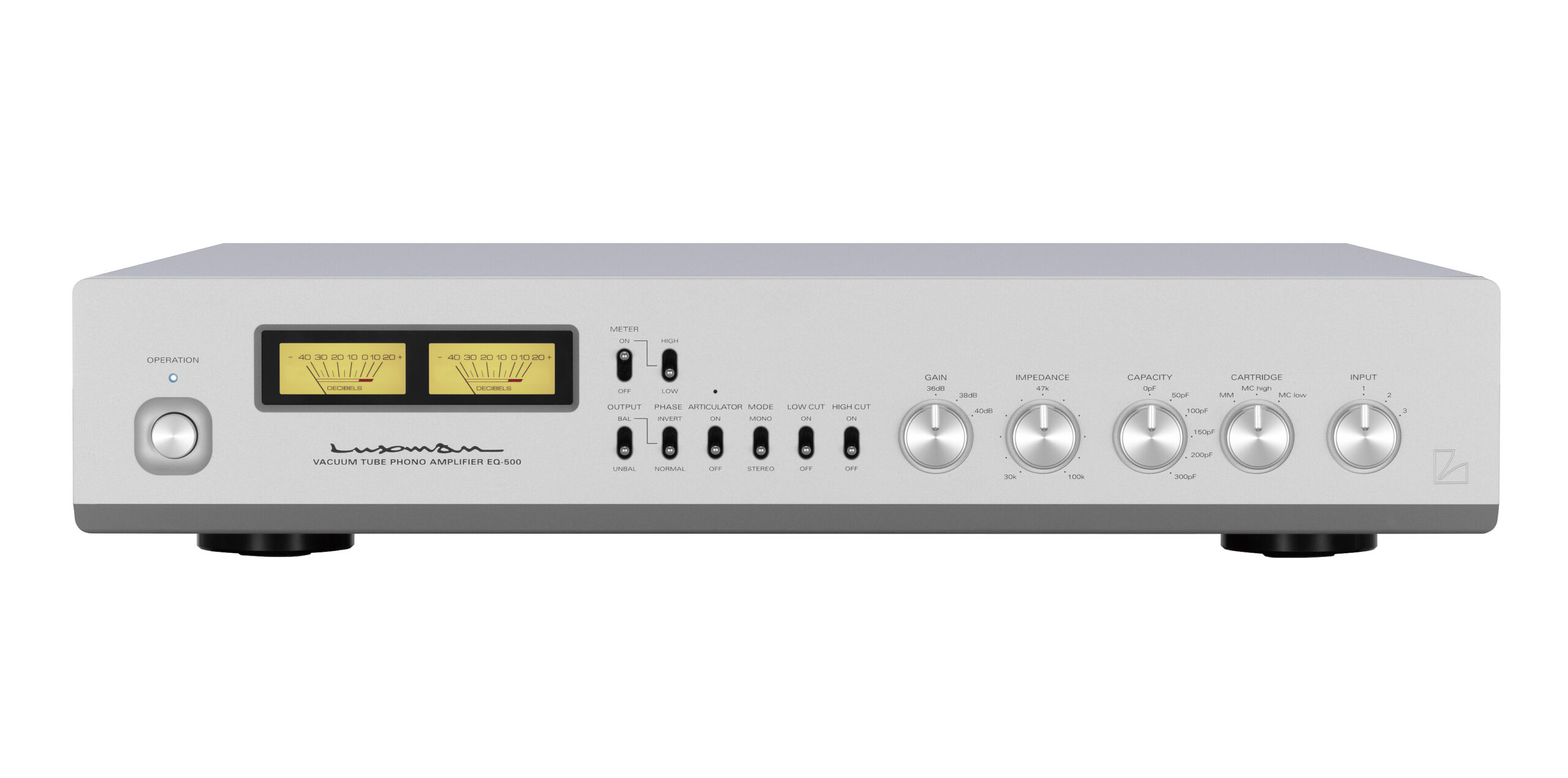

Corpo fino e elegante com medidores analógicos do tipo ponteiro
O EQ-500 está alojado em um chassi elegantemente fino que pode ser facilmente montado em um amplificador de controle. Medidores VU analógicos elegantes, do tipo ponteiro, com seletor de sensibilidade, monitoram os níveis de saída e ficam no painel frontal branco blaster, juntamente com uma variedade de seletores de controle adicionais para criar um som próximo ao seu gosto.
Otimizando o ajuste de carga do cartucho
O EQ-500 possui uma função de seleção de capacidade de carga, com 6 níveis (0/50/100/150/200/300pF) disponíveis, de acordo com as características do cartucho a ser utilizado. Combinada com a função de seleção de impedância de carga (30k a 100k ohms continuamente variável), o potencial original do cartucho pode ser totalmente explorado.
Funções de controle
Todas as principais funções de controle podem ser operadas no painel frontal do EQ-500: função articulador (desmagnetizador de cartucho), seleção de ganho de 3 posições, seleção de saída balanceada/desbalanceada, inversão de fase, modo mono, interruptores de corte de graves e corte de agudos.
Um equalizador phono de tubo de vácuo de todos os estágios para atender a gostos diversos e específicos
O amplificador equalizador phono desempenha um papel único como parte de um sistema de amplificação em relação às características e à delicadeza dos sinais. Devido a essa singularidade, os equalizadores phono foram projetados utilizando diversos métodos e elementos de circuito, cativando o interesse de entusiastas para os quais o detalhe do som é primordial. O EQ-500 é equipado com a tecnologia de circuito e a essência musical inerentes ao seu antecessor, o E-06 da LUXMAN. Lançado na década de 1980, o E-06 ainda é uma obra-prima altamente respeitada do tipo CR. Essa renomada tecnologia de circuito foi recentemente aprimorada no EQ-500 e utiliza válvulas em todos os elementos do amplificador, trazendo à vida o espírito do som analógico gravado nos discos de vinil.
Válvulas de vácuo fabricadas pela JJ Electronic na Eslováquia
As válvulas especificadas para o EQ-500 são fabricadas pela JJ Electronic na Eslováquia e têm reputação de alta qualidade e desempenho superior. As características dos soquetes cerâmicos banhados a ouro são ideais devido à sua solidez e baixa resistência de contato. Uma tensão estável pode ser fornecida ao circuito de amplificação usando uma válvula retificadora e uma bobina de indução.

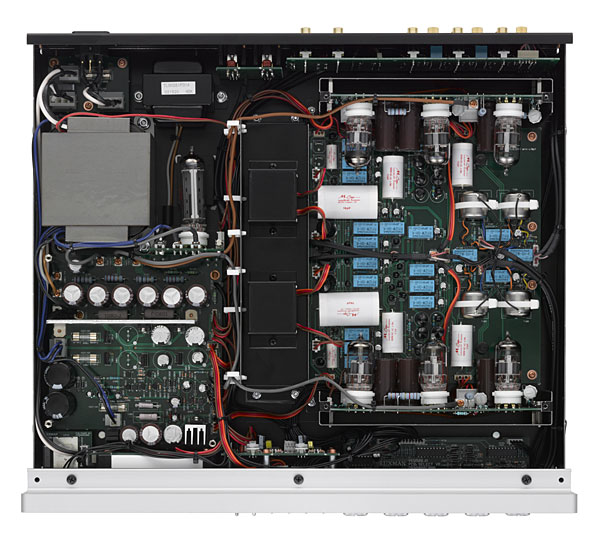

Grande transformador de saída e 4 unidades de transformadores MC
Um transformador de saída de grande capacidade, bem como transformadores elevadores de MC, cada um desempenhando um papel crítico na determinação da qualidade e do desempenho do som, são feitos de super permalloy, que aprimora particularmente a resposta a sinais fracos. Além disso, 4 unidades de transformadores elevadores de MC são montadas para MC-HIGH, MC-LOW, direita e esquerda, de forma independente.
Peças originais personalizadas
Os capacitores de acoplamento escolhidos para o EQ-500 são fabricados pela Mundorf na Alemanha, mundialmente reconhecida por sua qualidade tonal tenaz e “audiófila”. Componentes originais personalizados são abundantes no design do EQ-500, garantindo o máximo em qualidade sonora e confiabilidade para cada circuito, incluindo a fiação interna OFC.
Isolador de alta rigidez
As pernas isolantes de alta rigidez são esculpidas em alumínio sólido para suprimir qualquer vibração que atinja os circuitos internos do EQ-500.
Especificação
Sistema de circuito SRPP, seguidor de cátodo de estágio final,
equalizador tipo CR sem realimentação
Tubo de vácuo usado ECC83 x 4 peças, ECC82 x 2 peças
e EZ81 x 1 peça
Sensibilidade de entrada (1 kHz, quando o ganho é definido como 36 dB) MM: 4mV
MC: alto 0,44mV, MC: baixo 0,18mV
Impedância de entrada MM: 30kΩ a 100kΩ (variável)
MC: alto 40Ω, MC: baixo 2,5Ω
Impedância de saída/saída nominal 250mV/850Ω
Ganho (1 kHz, quando o ganho é definido como 36 dB) MM: 36dB
MC: alto 55dB, MC: baixo 63dB
Entrada máxima permitida (1kHz) MM: 300 mV, MC: alto 34 mV,
MC: baixo 13 mV
Desvio da RIAA MM/MC alto/MC baixo:
20Hz a 20kHz (±0,3dB)
Separação de canais (10 kHz) 65 dB

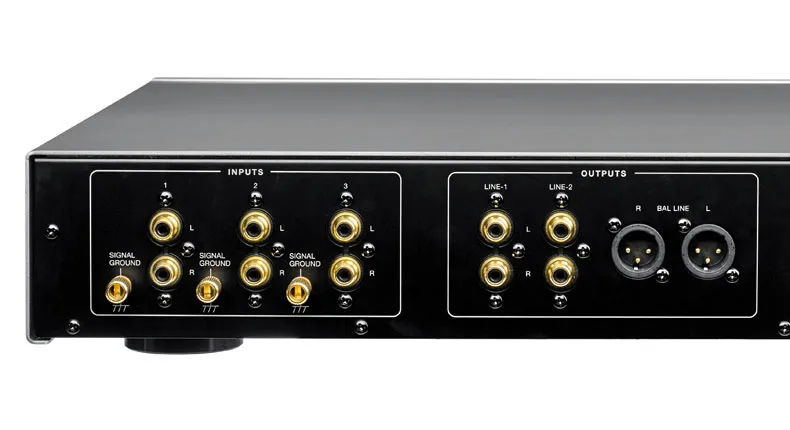

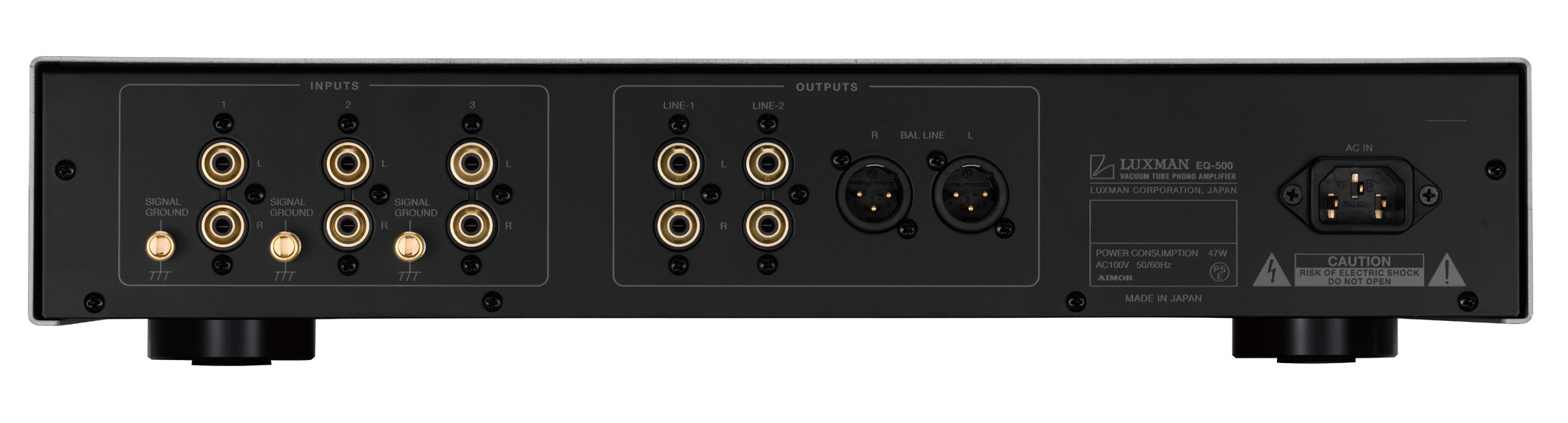

Entrada Linha desbalanceada x 3
Saída Linha desbalanceada x 2, Linha balanceada x 1
Fonte de energia 230 V~(50 Hz) / 115 V~(60 Hz)
Consumo de energia 47W
Dimensões externas 440 (L) x 92 (A) x 397 (P) mm,
botão frontal de 5 mm e terminal traseiro
de 12 mm incluído na profundidade
Peso líquido 12,5 kg (unidade principal)
Acessórios Cabo de alimentação
