Descrição
Estado de conservação: 9/10

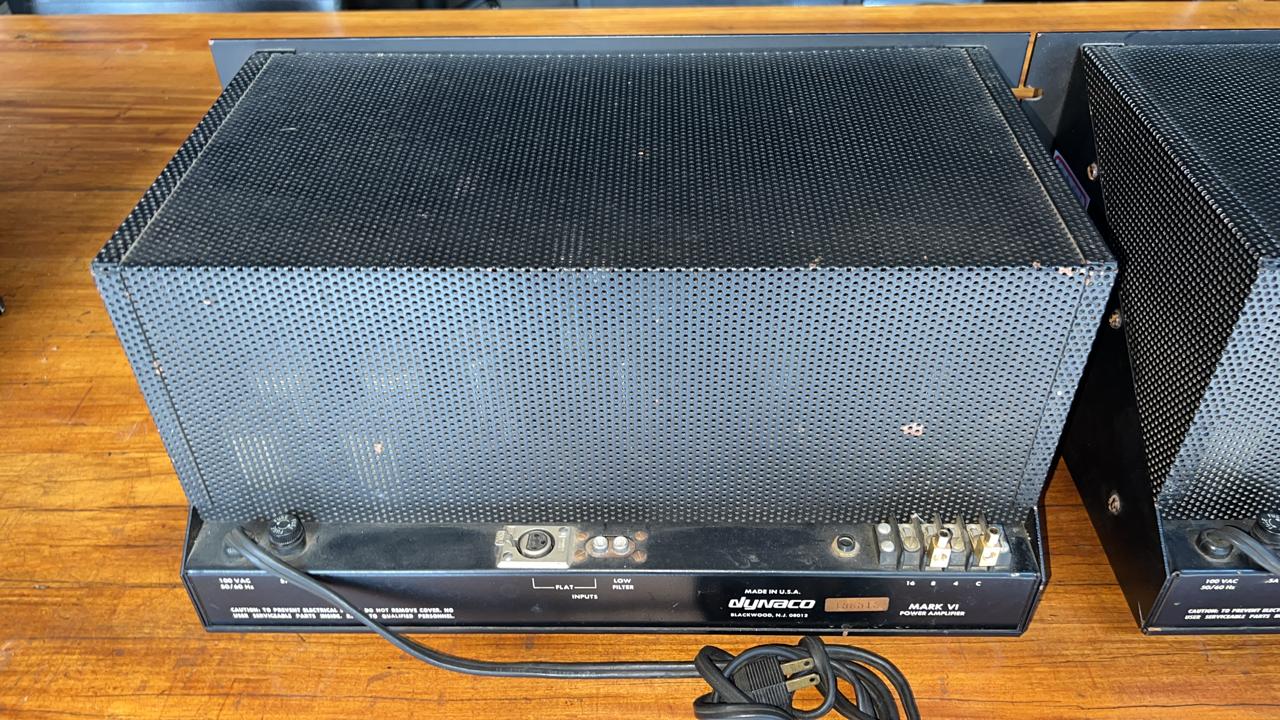

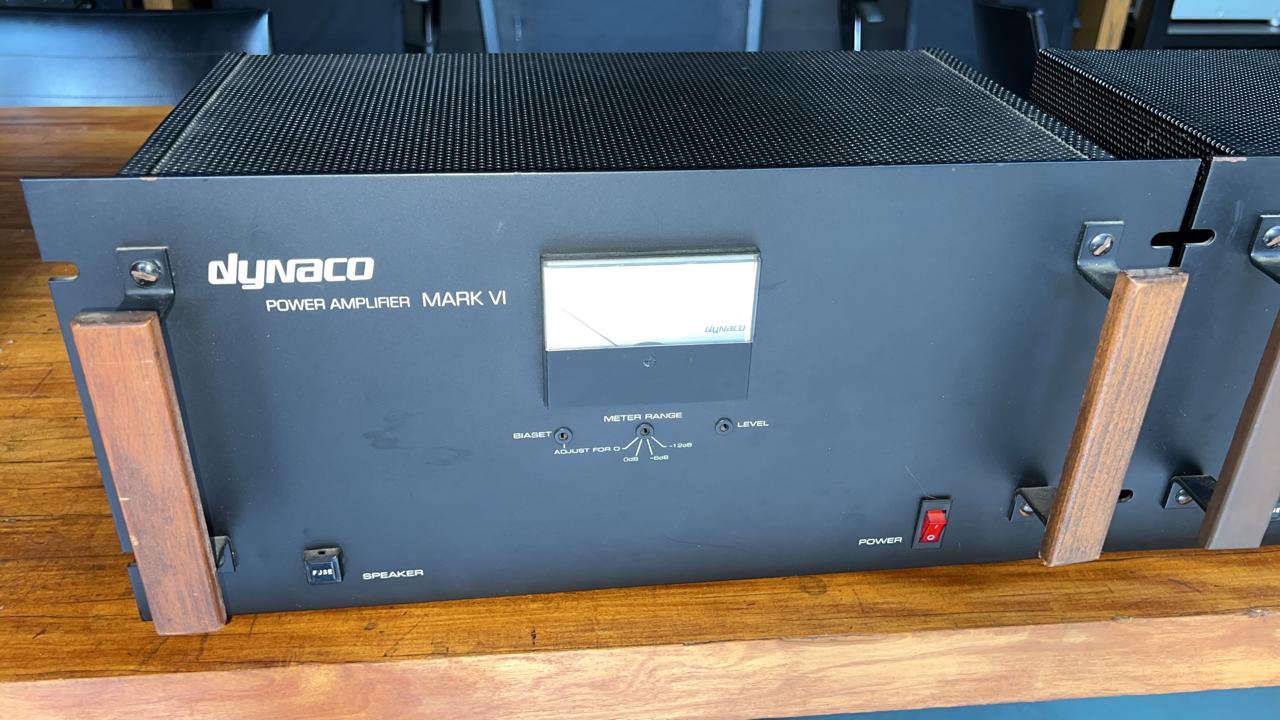

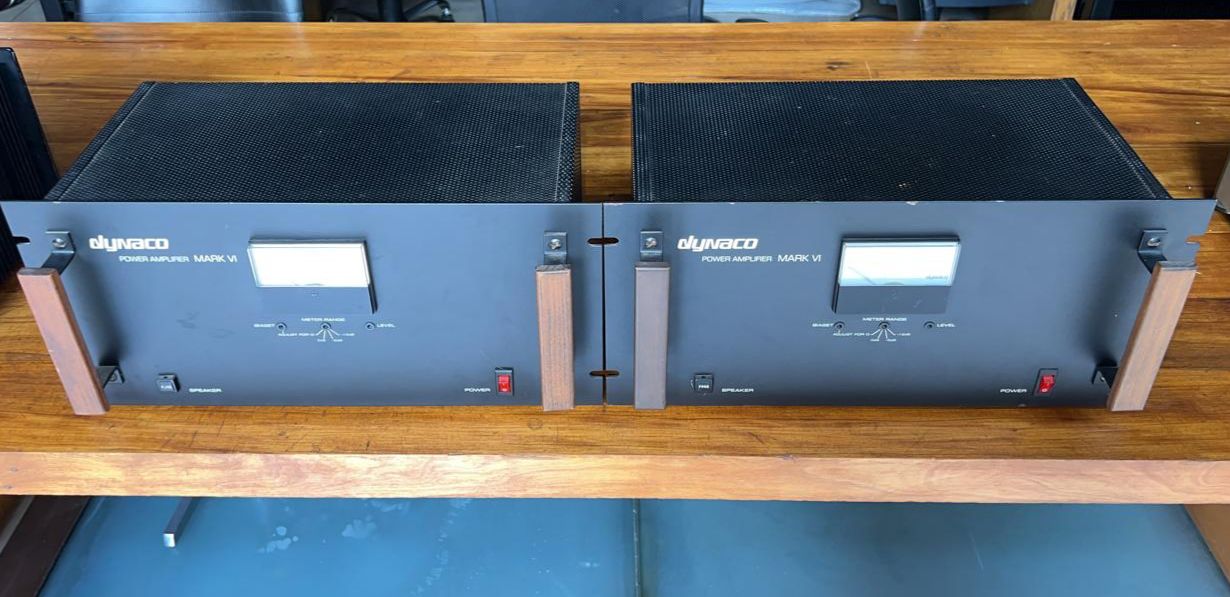

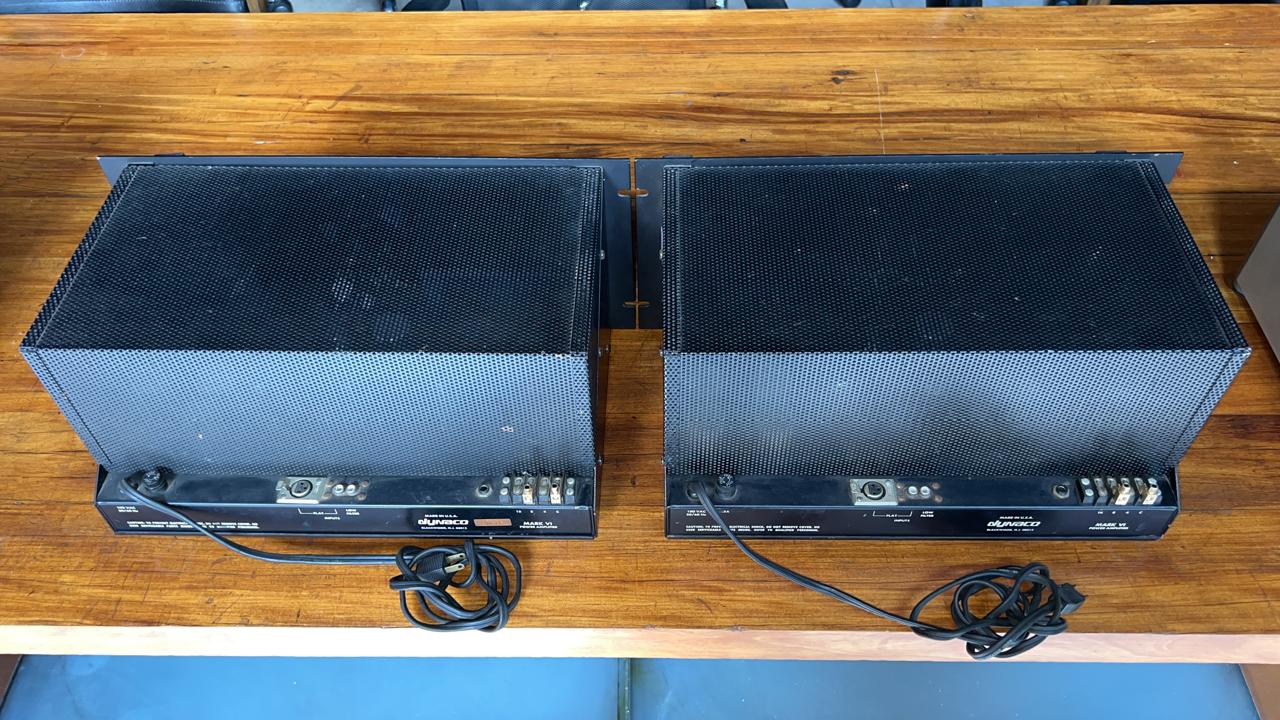

DYNACO Mark-VI
Este é um amplificador de potência mono do tipo bulbo que emprega um circuito básico e superior que foi simplificado o máximo possível.
O Mark-VI foi lançado como um produto acabado e um kit.
O circuito emprega um circuito push-pull paralelo usando um tubo altamente confiável 8417 com características uniformes.
O sinal amplificado na seção do pentodo do tubo de vácuo composto 7199 é conectado diretamente à seção do triodo e invertido em fase para fornecer uma tensão de acionamento balanceada com precisão ao tubo de saída 8417. O transformador de saída
emprega um enrolamento de sanduíche dividido balanceado multicamada em um núcleo supergrande, resultando em um transformador de saída com alto equilíbrio, pequena capacidade de distribuição entre enrolamentos e excelentes características.
O transformador e o tubo são conectados por uma conexão ultralinear. Uma derivação intermediária é fornecida no enrolamento primário do transformador e a grade de blindagem do tubo é conectada à derivação. O transformador atinge a saída de um pentodo e as características de baixa distorção de um triodo.

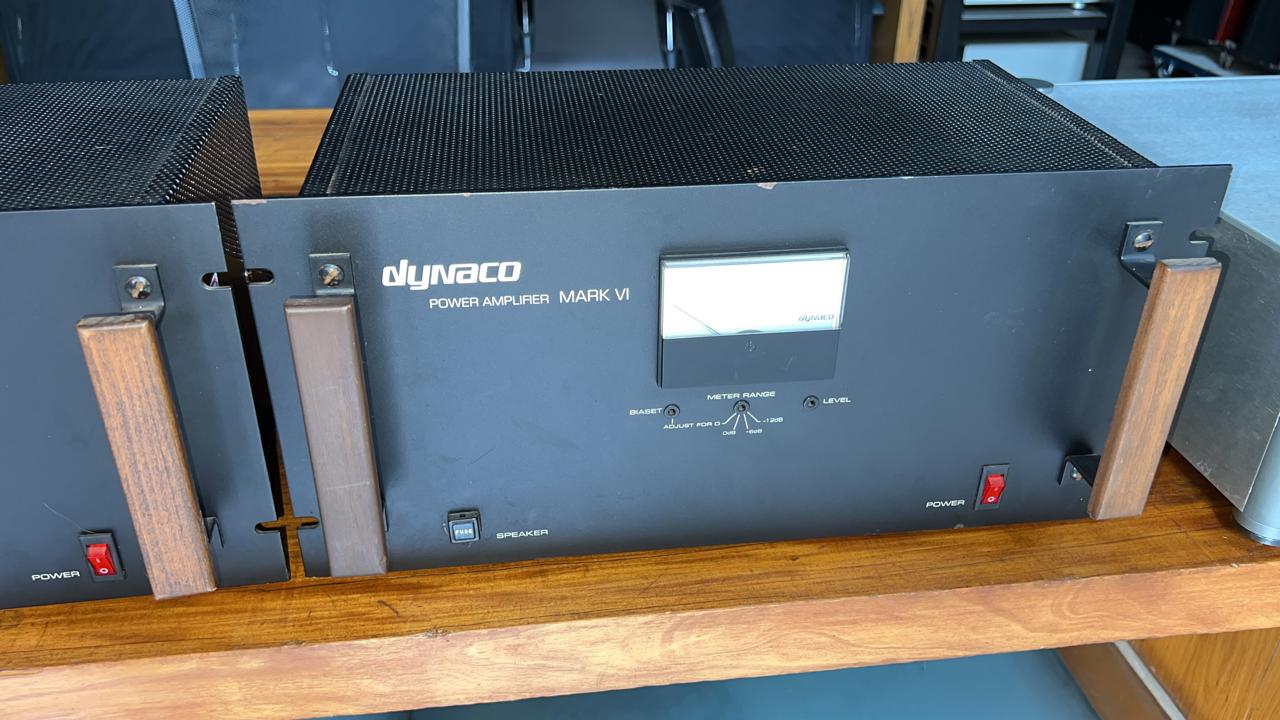

Equipado com um medidor de potência que pode monitorar os valores de potência e polarização.
A sensibilidade pode ser alterada para 0, -6, -6dB e -12dB.

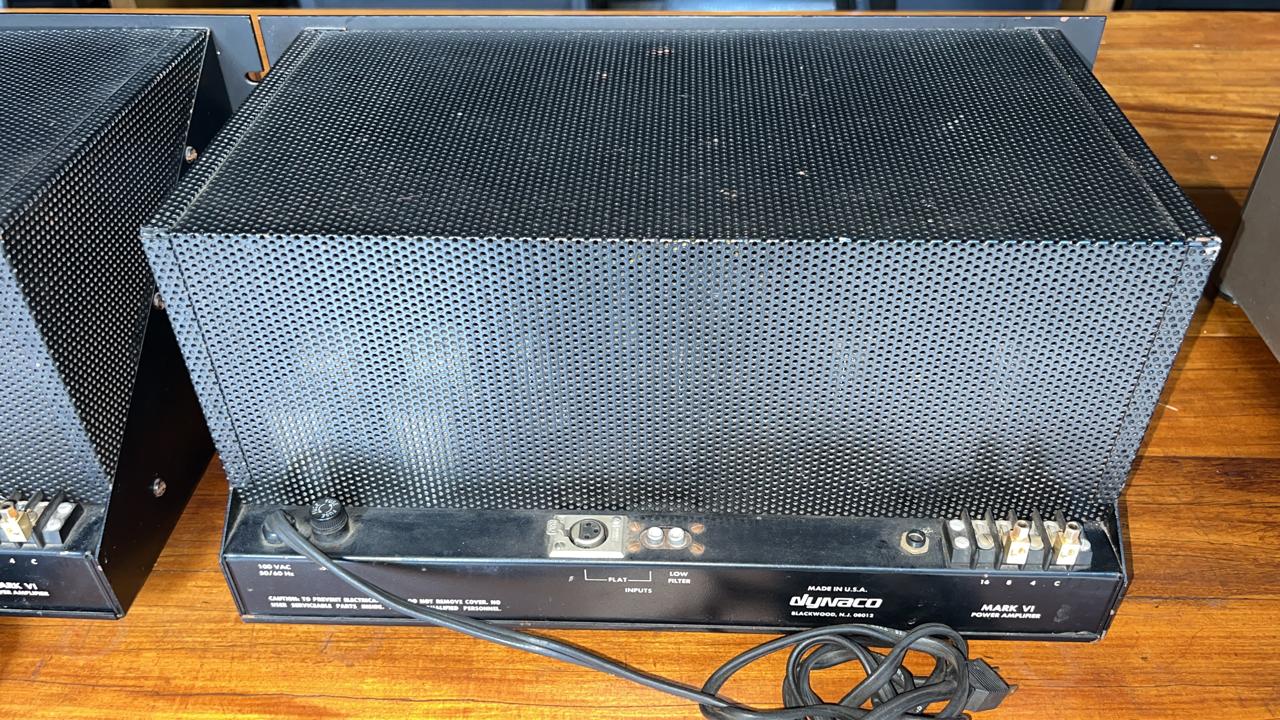

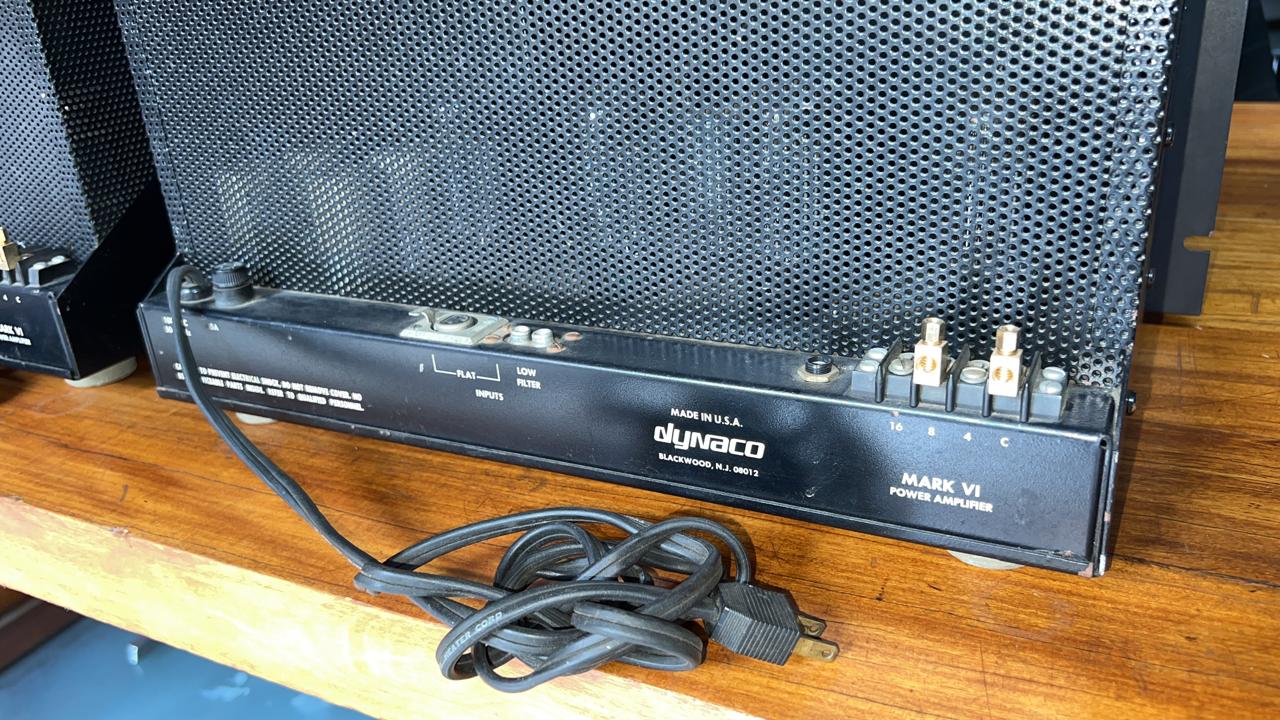

Além de dois conjuntos de terminais de entrada flat e low-cut (70 Hz, -6dB/oct), ele também é compatível com um plugue canon.
| Tipo | Amplificador de potência monoauricular tipo tubo |
| poder efetivo | 120W |
| Fator de distorção harmônica | 1% ou menos (na saída de 120 W) |
| Fator de distorção de modulação cruzada | 1% ou menos (na saída de 120 W) |
| Largura de banda de saída | 20 Hz ~ 15 kHz -1dB na saída de 120W |
| característica de frequência | 10 Hz ~ 40 kHz + 0 -1dB na saída de 1W |
| Sensibilidade de entrada | 1,6 V (na saída de 120 W) |
| impedância de entrada | 50kΩ |
| A relação sinal-ruído | 95 dB ou mais |
| Fator de amortecimento | 14(1kHz) |
| Mecanismo de fixação | Medidor de saída (comutação de sensibilidade em 3 etapas) Controle de nível de entrada Ajuste de polarização |
| Dimensões externas | Largura 483x Altura 222x Profundidade 267 mm |
| Peso | 25kg |
