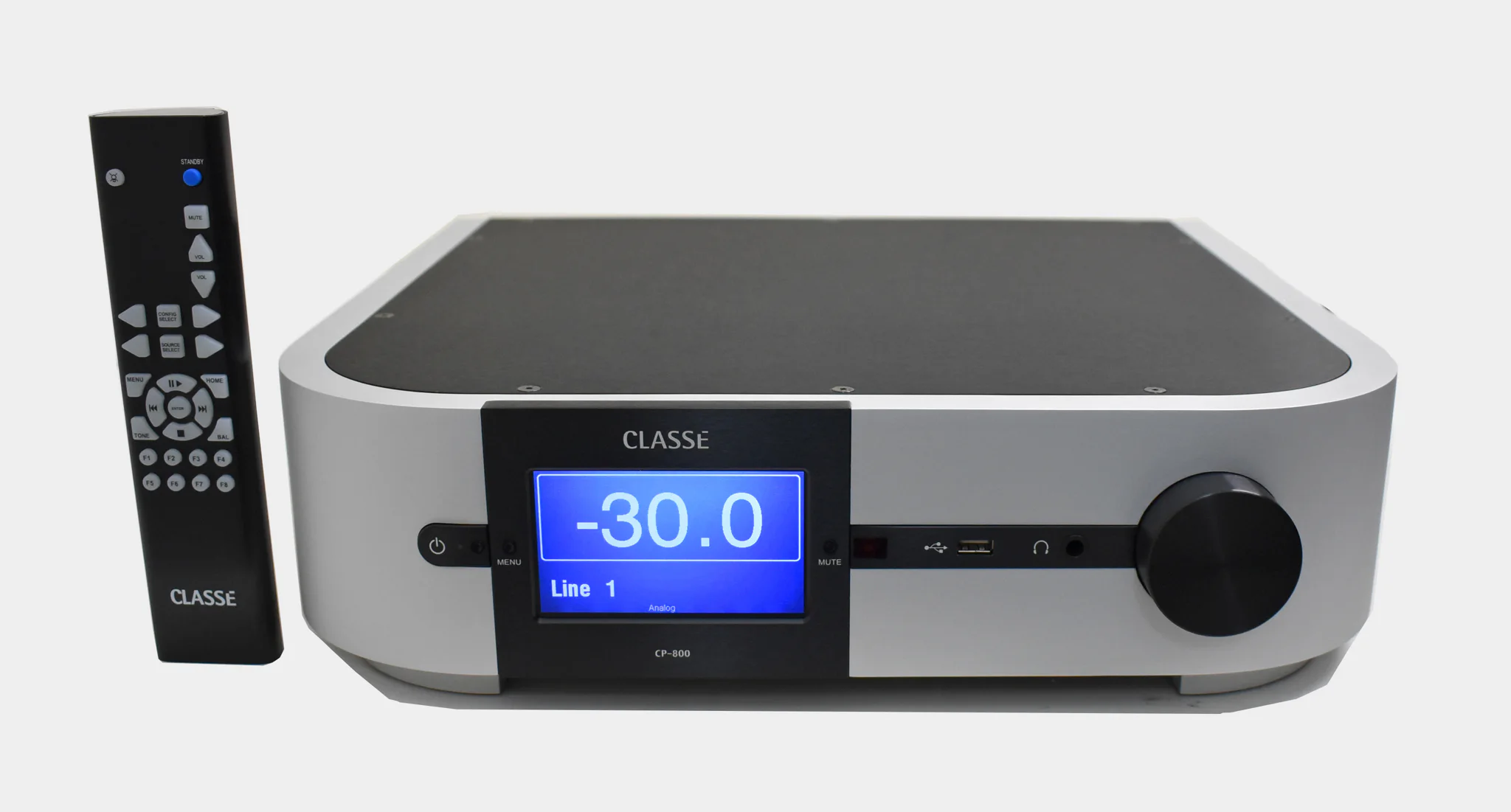

O Pre DAC Classe CP-800 é um exemplo de uma nova geração de componente de áudio: não é apenas um pré-amplificador de linha de dois canais, ele oferece um conjunto completo de entradas digitais, incluindo USB e um conector para iPod. Ele pode servir como o coração de uma caixa do sistema, substituindo o processador D/A e os cabos que o conectam a um pré-amplificador convencional. Ele ainda tem uma saída para fones de ouvido e um conjunto completo de recursos de equalização.

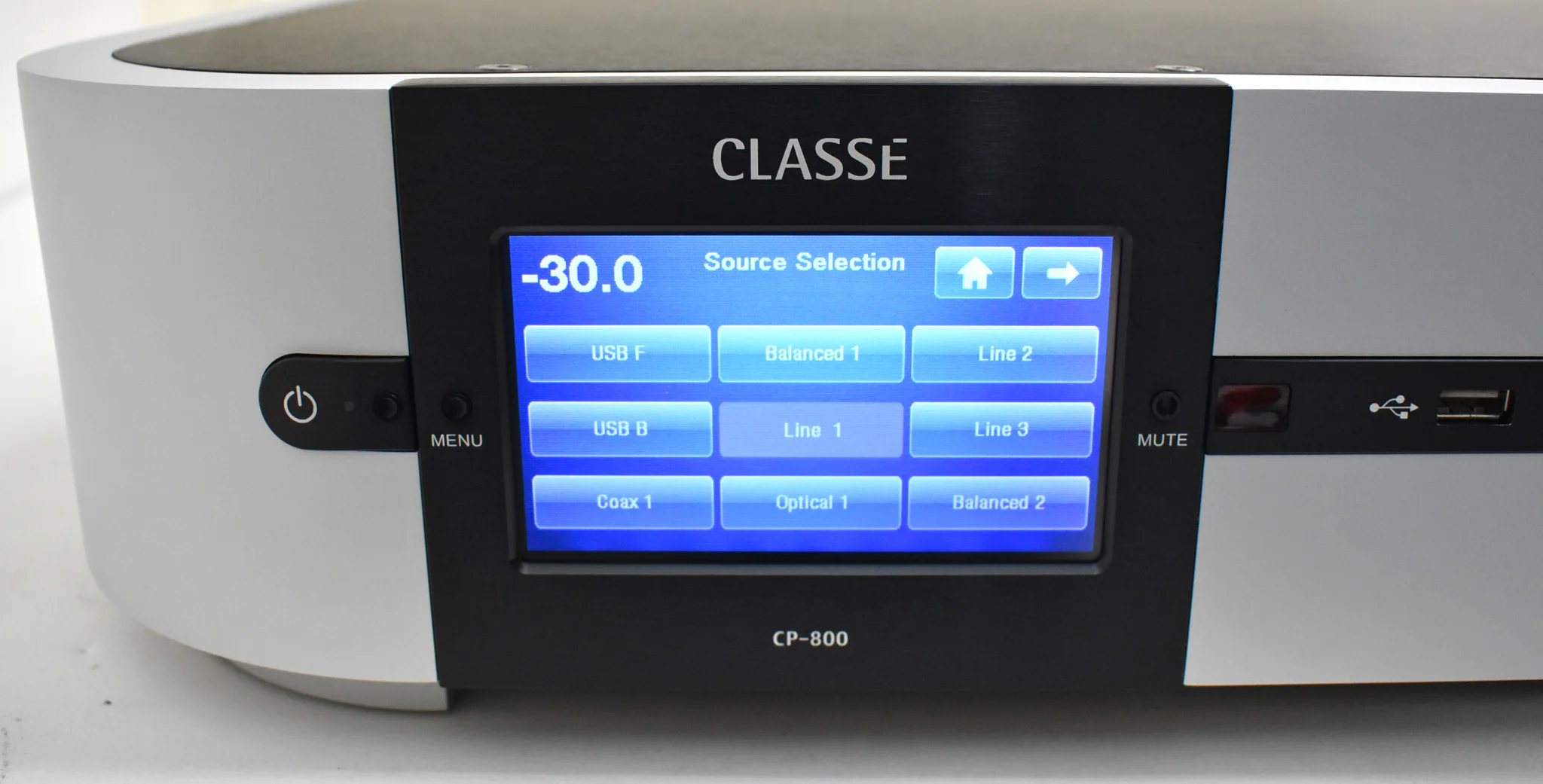

O CP-800 compartilha o painel frontal de alumínio curvo que a Classé usa para seus produtos da série Delta desde o início do século. Isso começa como uma extrusão plana com bordas elevadas e é suavemente dobrado em um U para formar os painéis frontal e lateral. Dominando o painel frontal está uma grande tela sensível ao toque LCD colorida que, em combinação com o robusto controle remoto de metal, dá ao usuário acesso a todas as funções por meio da árvore de menu hierárquica usual.

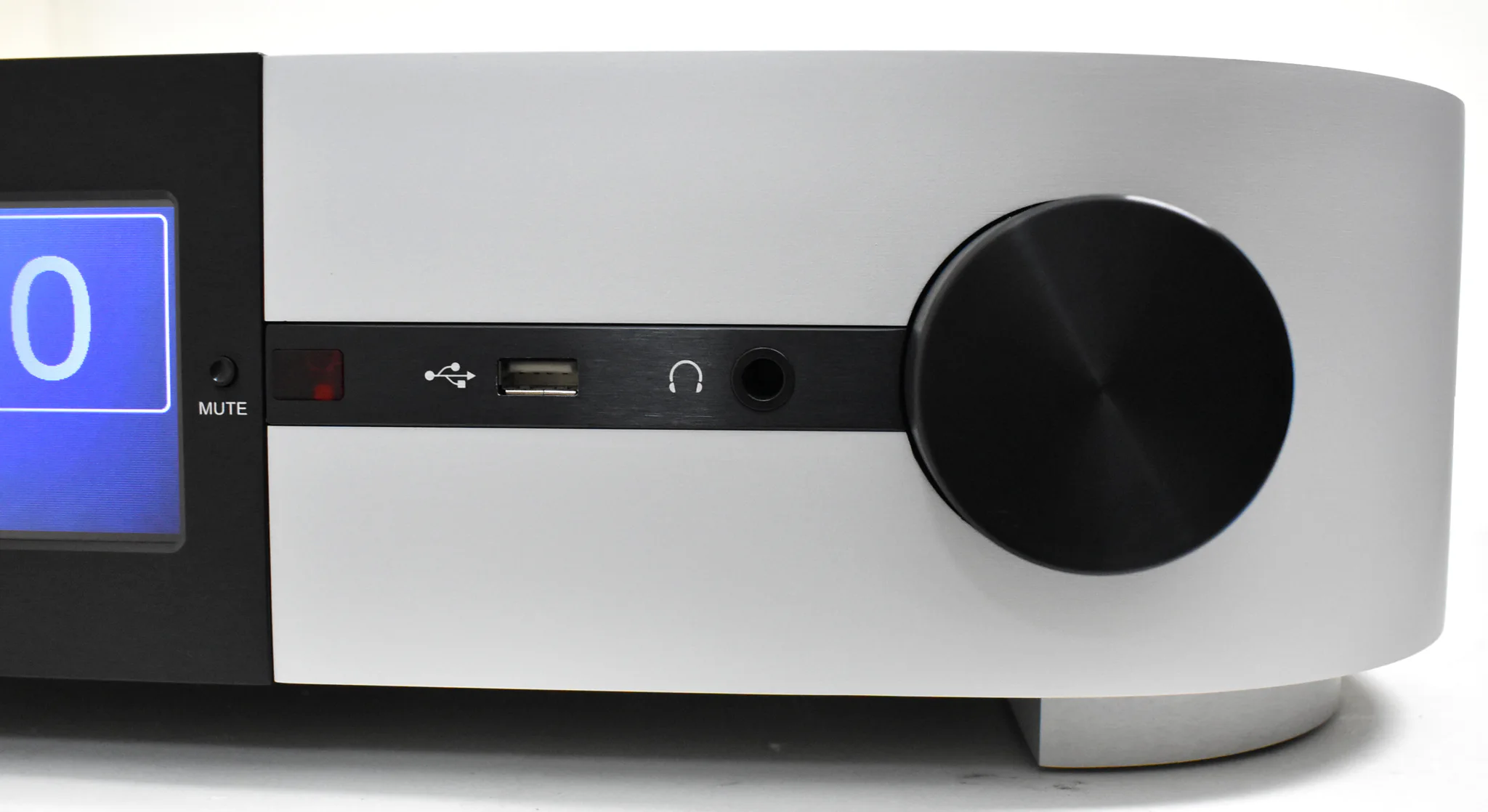

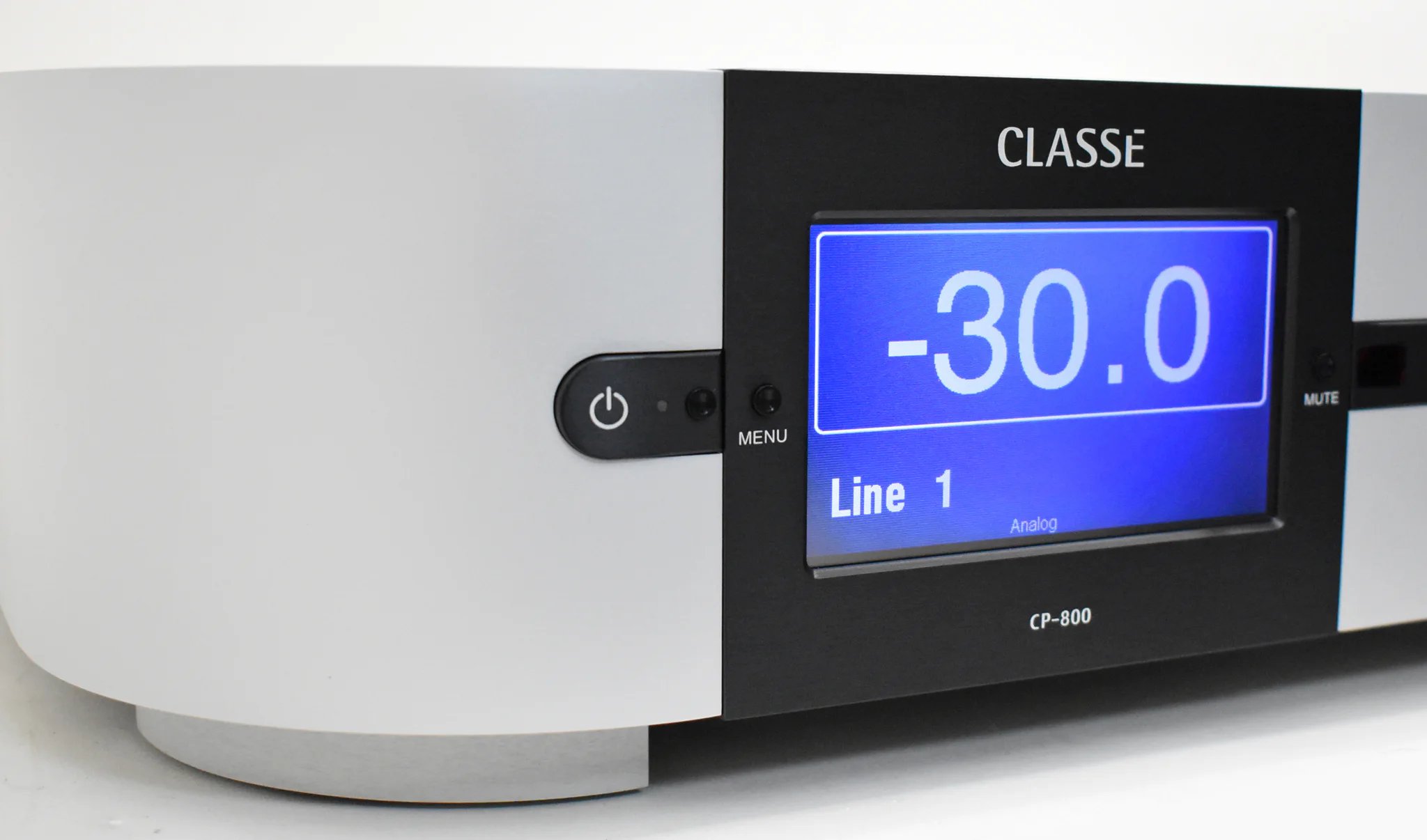

Flanqueando a tela sensível ao toque, dentro de sua moldura, estão os botões Menu (esquerda) e Mudo (direita), estes duplicados no controle remoto. Uma faixa de estilo horizontal preta esconde: o botão Standby On/Off à esquerda da tela e, à direita, a janela do receptor remoto infravermelho; um conector host USB para um iPod (apenas dispositivos portáteis da Apple; o controle remoto do CP-800 pode controlar as funções de transporte do iPod); e um conector de fone de ouvido de ¼”. O grande botão preto para o codificador de eixo que controla o volume está na extremidade direita da faixa preta.

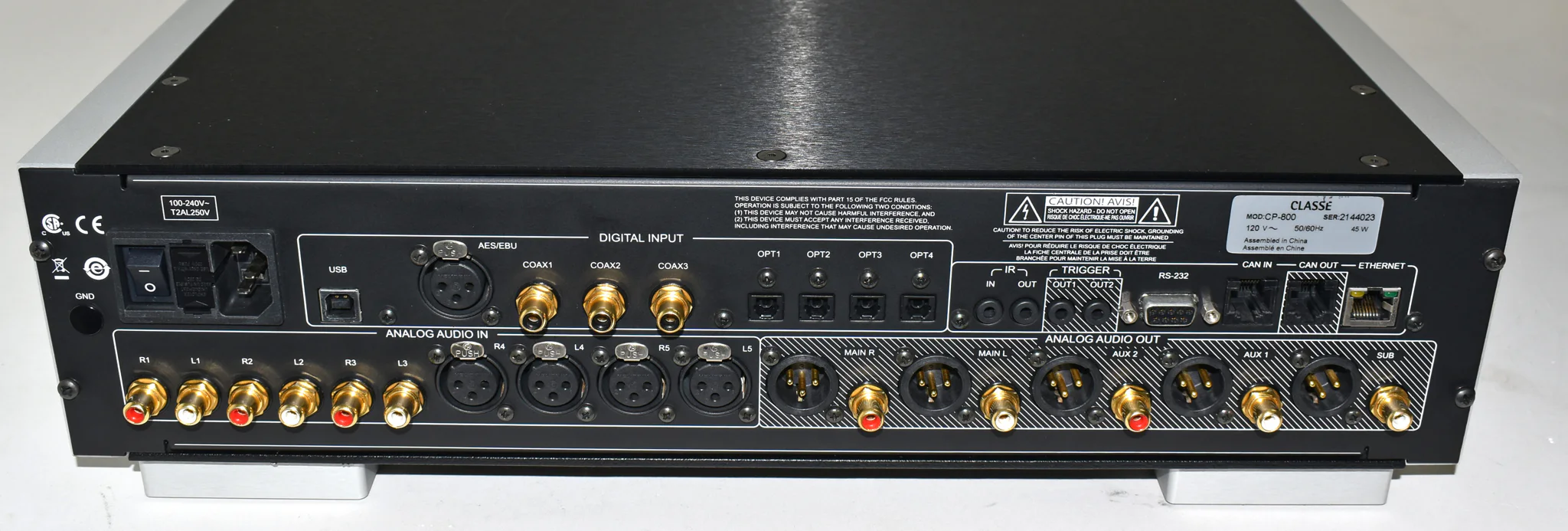

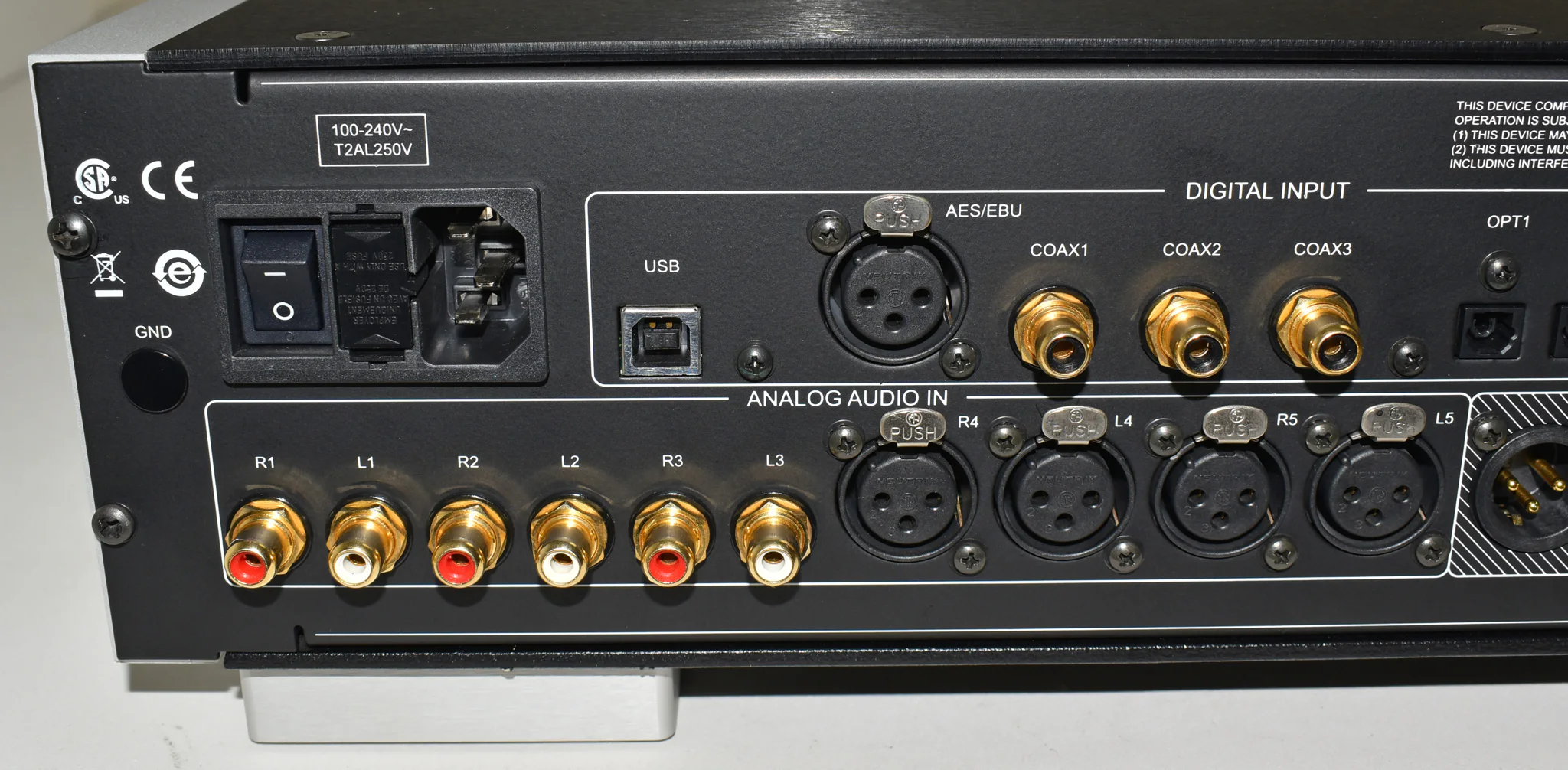

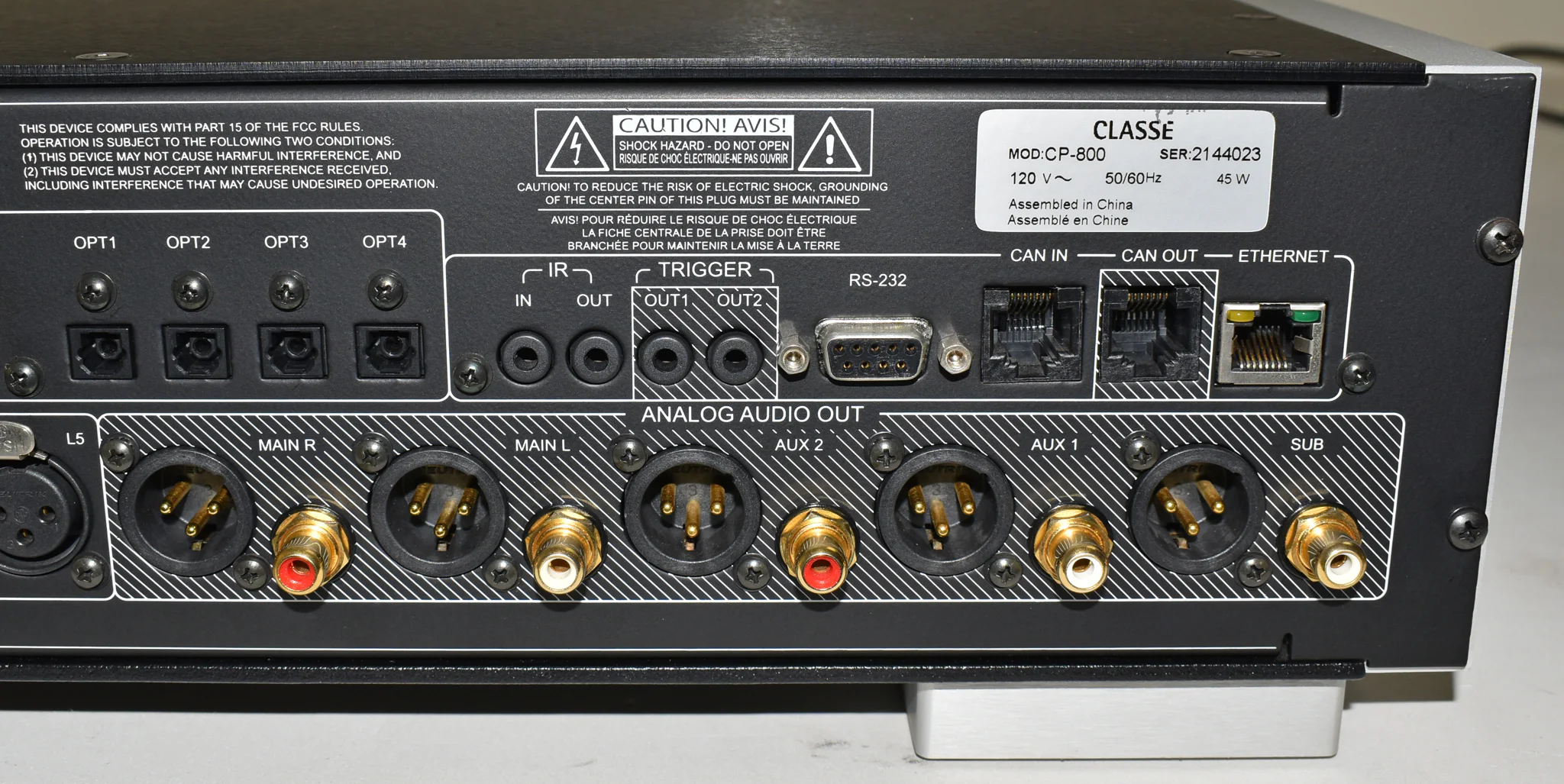

Na parte inferior do painel traseiro estão, da esquerda para a direita: três pares de entradas analógicas desbalanceadas em conectores RCA; dois pares de entradas analógicas balanceadas em conectores XLR; e dois pares de saídas balanceadas em XLRs, juntamente com uma única saída XLR rotulada Sub — todas com suas contrapartes desbalanceadas em RCAs adjacentes. O segundo par de saídas pode ser atribuído para dobrar o par de saída principal, para permitir biamping; alternativamente, elas podem ser usadas para fornecer saídas de subwoofer estéreo. A saída Sub passa um sinal mono de baixa frequência quando habilitada, mas quando o CP-800 é configurado por meio do menu para gerenciar graves, há controle total da frequência de crossover e da inclinação do filtro passa-alta.
Da esquerda para a direita, ao longo da parte superior do painel traseiro estão: o interruptor liga/desliga e a entrada CA em um conector IEC; uma porta USB para conectar a um computador para streaming de áudio; uma única entrada digital AES/EBU; três entradas digitais elétricas S/PDIF em RCAs (todas as entradas digitais são isoladas galvanicamente); quatro entradas ópticas S/PDIF em TosLinks; e várias portas de gatilho e comunicação, incluindo RS-232 e Ethernet. (Na amostra de análise, esta última ainda precisava ser implementada.)

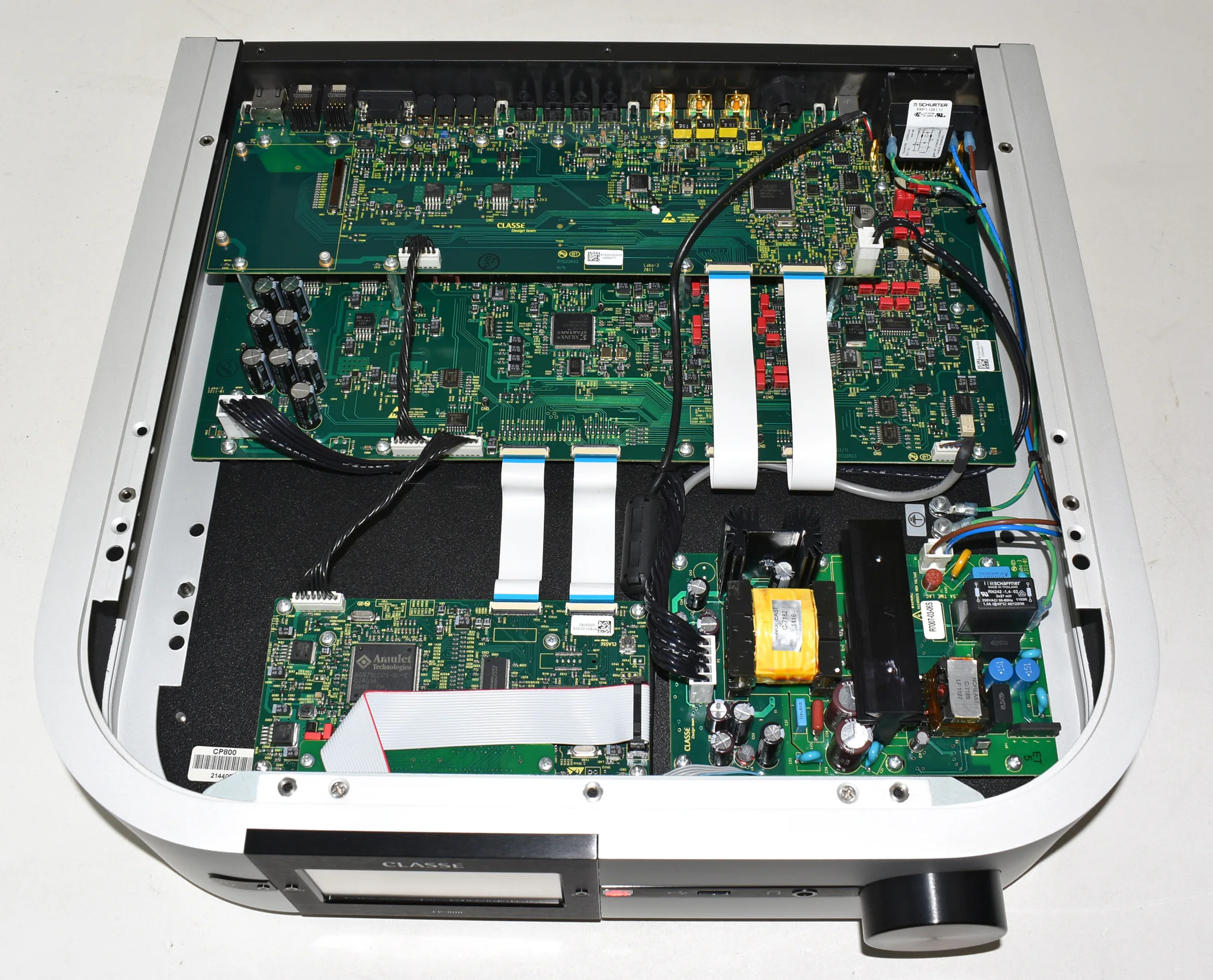

Dentro do CP-800, na frente do painel traseiro, uma grande placa de circuito impresso de seis camadas percorre toda a largura do chassi. Ela carrega o circuito analógico e as seções A/D, D/A e DSP. Acima desta placa e conectada a ela com dois cabos de fita, uma placa menor, de largura total e seis camadas carrega o circuito de entrada digital. Uma pequena placa atrás da tela sensível ao toque, novamente conectada à placa principal com dois cabos de fita, bem como à tela com outra fita, carrega o microcontrolador do CP-800.
Ao lado da placa controladora está a fonte de alimentação. Este é um tipo de comutação, mas diferentemente das fontes de alimentação de modo de comutação convencionais, que têm má reputação nos círculos de áudio de ponta por sua propensão a introduzir ruído e espúrias enarmônicas, a fonte do CP-800 usa Zero Volt Switching (ZVS), na qual a chave primária opera quando a tensão CC de entrada está no mínimo, permitindo assim que a fonte tenha uma pegada de RF de baixo ruído. Além disso, a fonte do CP-800 é totalmente corrigida pelo fator de potência, o que significa que a tensão e a corrente CA de entrada são senoidais e em fase.
A porta USB do painel traseiro do CP-800 opera em modo assíncrono, no qual o fluxo de dados é controlado pelo relógio DAC, não pelo computador. Mas o modo operacional do CP-800, que a Classé chama de Optimal Assynchronous with Single Clock Substrate, difere das topologias usadas em produtos concorrentes. Normalmente, o microcontrolador no chip receptor USB assíncrono controla o relógio mestre. No CP-800, um sinal de relógio de alta precisão é armazenado em buffer por um chip Field-Programmable Gate Array (FPGA) de alta velocidade colocado próximo aos DACs e osciladores de relógio mestre. Diz-se que isso resulta em maior pureza do relógio e conversão D/A mais precisa. Além disso, quando o CP-800 está processando dados codificados em 44,1 kHz e seus múltiplos, o relógio mestre de 48 kHz é desligado, e vice-versa, para evitar contaminação cruzada.
No modo Analog Bypass, os sinais analógicos são alimentados diretamente para os circuitos de controle de volume e saída e os relógios digitais são desligados. (O controle de volume é implementado com dois chips de ganho programável Burr-Brown PGA2310 de dois canais, um por canal usado como um controle de volume diferencial.) No entanto, os controles de tom ou equalização são implementados usando dois chips DSP da Analog Devices. Então, se o usuário quiser usar esses controles, os sinais de entrada analógicos são convertidos em dados digitais de 24 bits com um chip Cirrus Logic 5381 A/D. Os dados digitais são transformados de volta em analógicos usando dois chips DAC Wolfson WM8741, cada um deles um tipo de dois canais, sigma-delta, multibit e de alto desempenho, capaz de operar com dados de 32 bits. Cada chip DAC opera em modo diferencial, um por canal, e roda a uma taxa constante de 176,4 ou 192 kHz. Os DACs de saída de tensão são seguidos por um filtro de reconstrução de quarta ordem com uma banda de passagem de 100 kHz.
Especificações
Descrição: Pré-amplificador de estado sólido controlado remotamente com tela sensível ao toque, controles de tom e equalizador implementados por DSP, 10 entradas digitais (AES/EBU, 3 S/PDIF em cabo coaxial, 4 S/PDIF em TosLink, USB assíncrono, entrada host USB no painel frontal para iPods, etc.) e entradas analógicas (2 pares balanceados em conectores XLR, 3 pares não balanceados em RCAs). Saídas analógicas: 3 pares balanceados em XLRs, 3 pares desbalanceados em RCAs, fones de ouvido em conector de ¼” (6,35 mm). Outras entradas/saídas: Ethernet, gatilho, CAN-Bus, IR. Respostas de frequência: 8 Hz–200 kHz, <1 dB, bypass analógico estéreo; 8 Hz–20 kHz, <0,5 dB, todas as outras fontes. Correspondência de canal: 100 dB. Diafonia (qualquer entrada para qualquer saída): melhor que –130 dB a 1 kHz. Consumo de energia em espera: < 1 W. Consumo de energia nominal: 31 W.
Dimensões: 17,5″ (445 mm) L por 4,78″ (121 mm) A por 17,5″ (445 mm) P. Peso: 23 lbs (10,43 kg) líquidos, 33 lbs (15 kg) de envio.
