Descrição
ESTADO 9/10

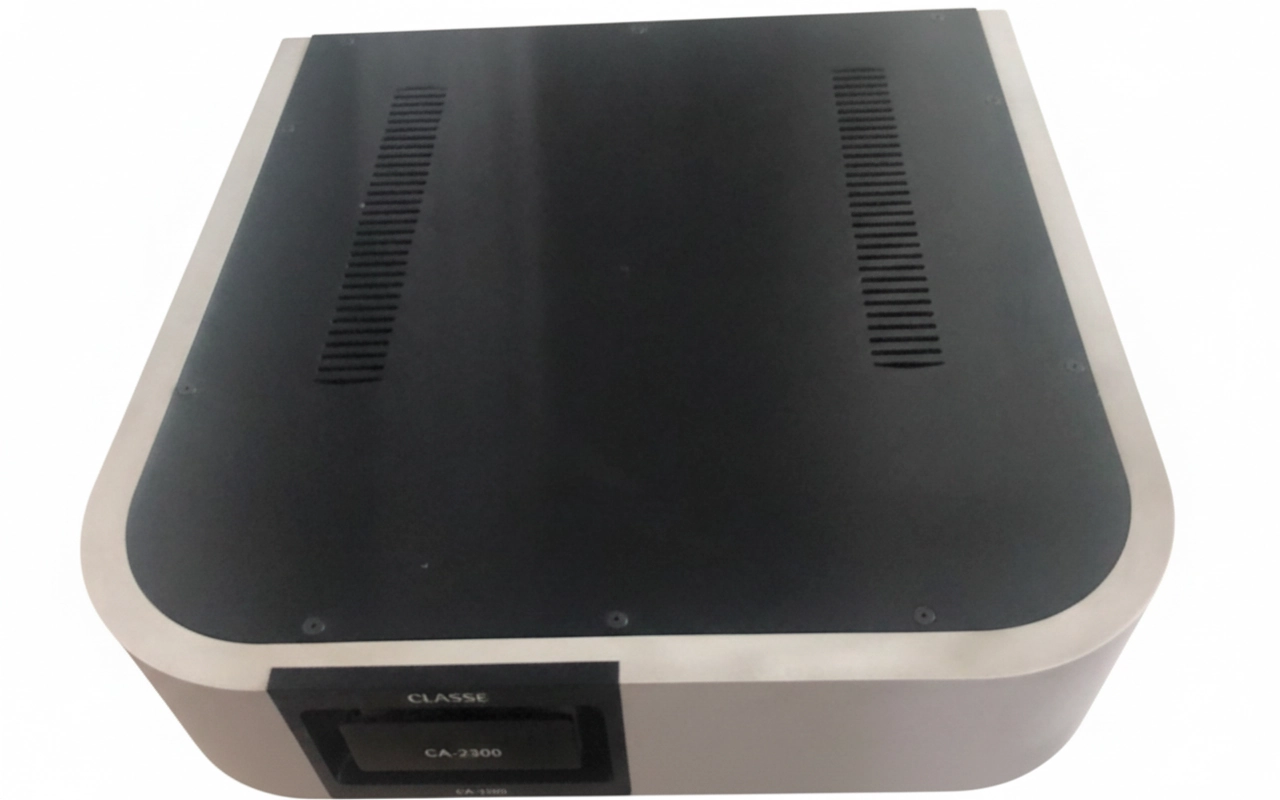

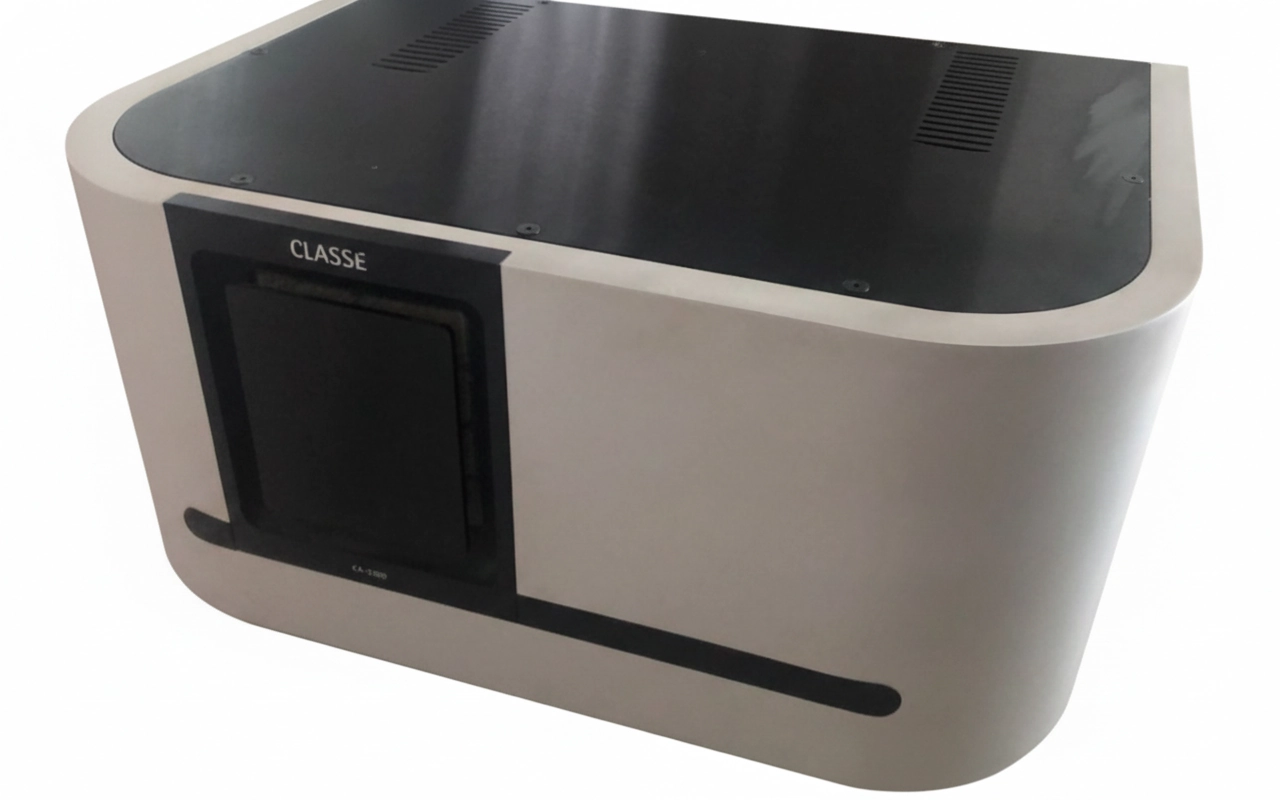

Os eletrônicos Classe são projetados e projetados no Canadá e construídos em instalações de última geração na China. Eles oferecem duas versões deste amplificador, o CT-2300 montável em rack (MSRP: US$ 6.500) e o autônomo CA-2300 (MSRP: US$ 7.000) da série Delta. Ambos os amplificadores compartilham componentes internos idênticos, apenas a versão Delta oferece cosméticos aprimorados, já que foi feito para ser exposto como uma peça de exibição, em vez de montado em rack e fora da vista, como a série CT. A diferença de custo de US$ 500 entre as duas unidades reflete o custo extra de fabricação da Classe para as habitações mais sofisticadas. O CT-2300 foi enviado para mim porque está mais disponível, mas se eu estivesse no mercado para comprar este amplificador, teria optado pelo CA-2300. Na minha opinião, vale a pena se você está pensando em apresentar este amplificador abertamente. Parece incrível.
O objetivo do design da Classe para a série Delta/CT era produzir um módulo amplificador que fosse o mais simples e compacto possível. Os caminhos do sinal foram mantidos o mais curtos possível para preservar a fidelidade. Sua placa PCB de 6 camadas garante isso, e Classe afirma que estes são os amplificadores com melhor som e desempenho que eles construíram até hoje.
O CT-2300 emprega uma topologia de amplificador classe AB com 18 dispositivos bipolares por canal e 67.200 uF de capacitância (12 x 5.600 uF) por canal. Agrupar várias tampas menores é uma ótima maneira não apenas de economizar espaço, mas também de reduzir a ESR (Resistência Efetiva em Série), uma vez que cada capacitor em paralelo reduz a resistência pela metade enquanto dobra o valor da capacitância, assumindo que os mesmos valores sejam usados. Os capacitores de potência são classificados em 100 V / 85 graus C. A classificação de tensão é grande o suficiente para atender à classificação contínua de 300 watts (e tensão de trilho de 87,5 V DC), mas fiquei um pouco surpreso que a Classe não empregasse peças de 105 graus C. 85 graus C é praticamente o padrão da indústria, mas algumas empresas vão além e usam peças com temperaturas mais altas para aumentar a longevidade. Como um EE que adora projetar coisas demais, aprecio esses pequenos detalhes. A topologia do amplificador é diferencial ao longo de todo o caminho do circuito até o estágio final da corrente. O transformador de potência é do tipo torodial avaliado em 2356VA, o que é agradável e robusto. Não tenho dúvidas, com base na soma das partes até agora, que este amplificador possui um par de cojones.
Classe fala sobre o CT-2300 exigir um período de pausa de até 300 horas para que os capacitores se formem totalmente e forneçam a melhor qualidade de áudio. Embora haja algum mérito nisso, muitas vezes sinto que os fabricantes exageram os períodos de interrupção como um ponto de discussão para os vendedores convencerem seus clientes incautos que estão debatendo sobre a devolução do produto de que o desempenho ficará ainda melhor com o tempo. Tome isso com cautela. O break in é real para drivers de graves e, até certo ponto, para capacitores. Se alguém disser que os cabos dos alto-falantes também estão quebrados, sugira a eles uma boa dose de reabilitação Audioholics e envie-os para a seção Cable University do site. O equilíbrio térmico, no entanto, é uma questão diferente e Classe recomenda um período de aquecimento de 10 a 15 minutos antes de realizar uma audição crítica. Faço isso com praticamente todos os amplificadores que ouço e também os deixo funcionar por 30 minutos com carga de 1 watt antes de iniciar os testes de bancada.
A Classe projetou o amplificador CT-2300 para ser protegido contra várias condições de falha, como sobrecarga de saída, deslocamento CC e rede CA operando fora de sua faixa nominal (para modelos de 120V que +15% a +10%). Acho louvável que o pessoal da Classe tenha se esforçado tanto para projetar a proteção adequada neste amplificador. Fiquei um pouco surpreso que o CT-2300 não pudesse ser alternado entre operação 120/220V. Eu revisei amplificadores muito mais baratos que não apenas eram comutáveis, mas também comutáveis auto-detectáveis.
Uma característica única deste amplificador é como Classe escolheu mantê-lo funcionando bem. Seu método proprietário é o que eles chamam de ICTunnel. Diz-se que seu sistema ICTunnel opera como o hipotálamo humano, que regula a temperatura corporal. O ICTunnel utiliza um dissipador de calor com aletas coladas em alumínio. Explora o princípio da baixa massa térmica, por isso aquece rapidamente, mas também pode ser arrefecido rapidamente. Dentro de seu chassi de tamanho relativamente pequeno estão as aletas do dissipador de calor, proporcionando quase 31 pés quadrados de área de superfície. As aletas estão bem espaçadas entre si para maximizar a área de superfície dentro do túnel, mas não tão próximas a ponto de aquecerem umas às outras. Em conjunto com o espaçamento crítico das aletas, um ventilador de baixo ruído junto com sensores de pressão e temperatura mantêm a temperatura alvo do amplificador.

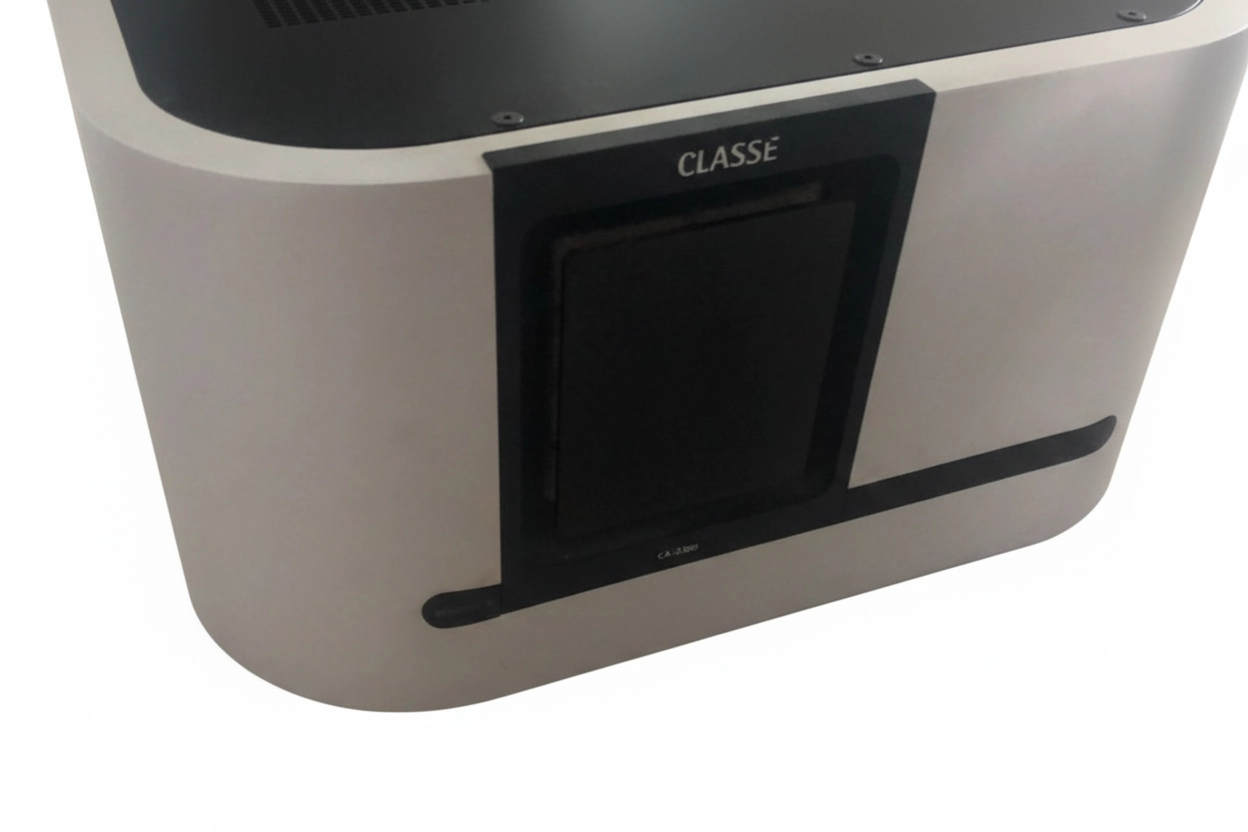

O ICTunnel permite que o amplificador alcance a estabilidade térmica em 15 minutos após ser ligado. Uma vez alcançada a estabilidade térmica, os sensores de calor e o ventilador manterão a temperatura operacional estável, independentemente de quanto tempo o amplificador será usado (horas, semanas, meses). O amplificador também funcionará mais frio do que um amplificador convencional usando dissipadores de calor, o que é um fator muito importante tanto para a qualidade do som quanto para a confiabilidade a longo prazo. A natureza saliente da placa frontal é resultado do formato da entrada de ar que foi projetada para permitir que o ar circule livremente no túnel IC, mantendo ao mesmo tempo as turbulências e o ruído resultante baixos. Eu até medi o consumo de energia ocioso ao conectar este amplificador ao meu condicionador de energia ACP S20 e estava bem abaixo de 100 watts. Esta é uma tecnologia muito legal (sem trocadilhos) para um amplificador e funciona de acordo com meus testes.
O CT-2300 inclui trilhos de rack ajustáveis para acomodar racks de diferentes profundidades. Não os usei no meu Middle Atlantic Rack porque já tinha uma prateleira instalada. Mas, para quem deseja instalar o amplificador em seus racks com os trilhos incluídos, basta afrouxar os parafusos, estender os trilhos até a profundidade desejada, fixar na frente e atrás do rack e reapertar os parafusos. O manual do usuário fornece instruções e ilustrações claras sobre como fazer isso e a maioria dos consumidores que compram este amplificador provavelmente solicitará que um instalador profissional (recomendado) faça isso por eles de qualquer maneira.

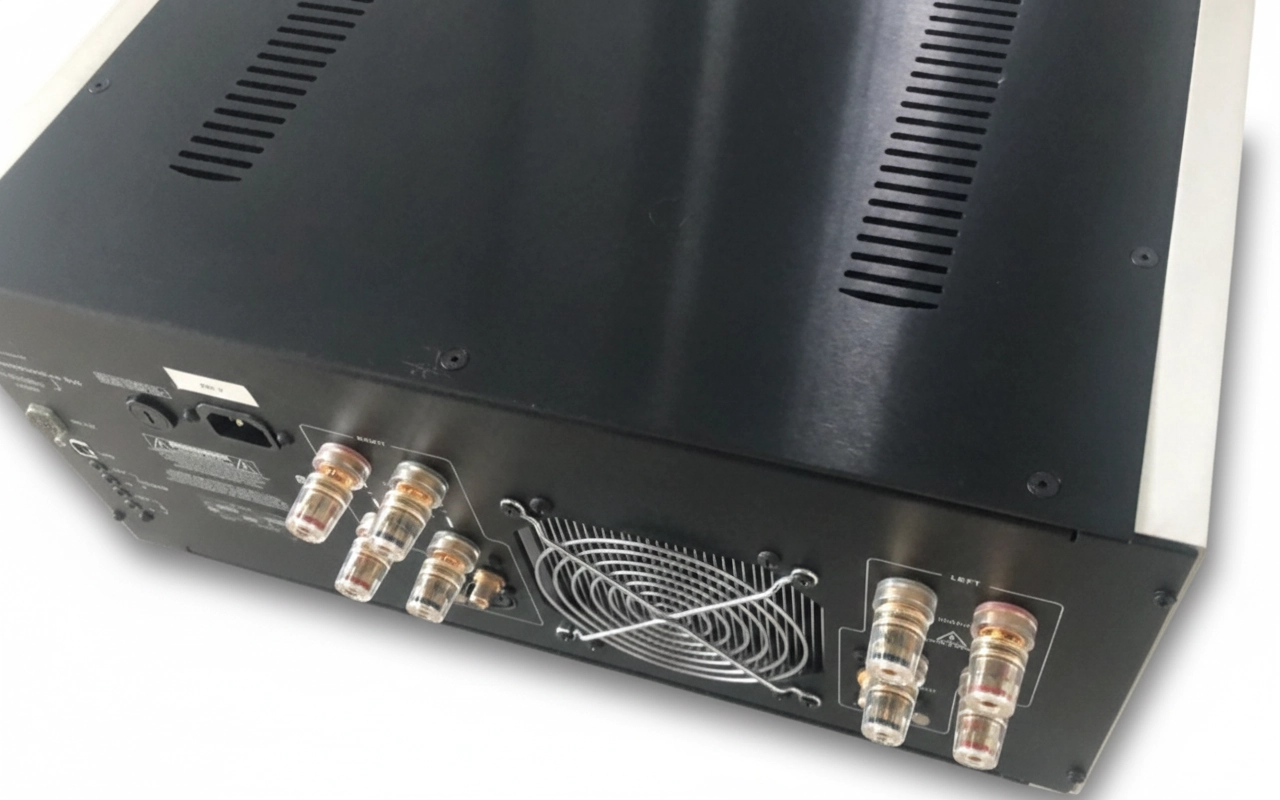

Uma boa parte do painel traseiro do CT-2300 é dedicada à exaustão do ventilador do sistema ICTunnel. O CT-2300 possui vários pontos de conexão para um amplificador de dois canais. Isso porque ele possui controles CAN-Bus para interface com outros produtos Classe, USB e RS232 para atualizações de firmware e para interface com dispositivos Crestron/AMX, entradas/saídas de gatilho de 3,5 mm + 5V, dois conjuntos de postes de ligação de alto-falante de 5 vias WBT para conexões de nível de linha de entrada balanceadas e não balanceadas, bi-fiação e um receptáculo de alimentação de 3 pinos com um cabo de alimentação de 2 metros 14awg de 3 pinos fornecido. As atribuições dos pinos de entrada balanceados estão em conformidade com AES14-1992, onde o pino 1 é sinal de aterramento, o pino 2 é sinal + (não inversor) e o pino 3 é sinal- (inversor). Certifique-se de verificar a polaridade do seu pré-amplificador correspondente ao fazer as conexões. Eu encontrei alguns pinos 2/3 de mudança de marcha que essencialmente inverteriam a fase do sinal entre o pré-amplificador e o amplificador de potência.
CAN-Bus permitirá que uma tela sensível ao toque de pré-amplificador/processador da série Delta ou CT:
Exibe informações de status de cada unidade conectada, incluindo amplificadores que não possuem tela sensível ao toque.
Crie um “PlayLink” que permite que um SSP ou pré-amplificador mude automaticamente para a entrada correta quando um componente de fonte da série Delta inicia a reprodução.
Ajuste o brilho global do sistema.
Configure todo o sistema para entrar e sair do modo de espera com o toque de um botão e também colocar componentes individuais dentro e fora do modo de espera.
Silenciar qualquer unidade conectada
A Classe CT-2300 não ganhará nenhum prêmio de beleza, mas o CA-2300 provavelmente ganhará. Ambas as unidades são excepcionalmente fabricadas conforme esperado para produtos desta classe de preço. A única interface de usuário do painel frontal é o botão iluminado do painel frontal que serve como indicador de status e botão liga/desliga.
- Ligado (vermelho escuro) = espera
- Azul piscando (ao ligar) = inicialização
- Ligado(azul) = operando normalmente
- Piscando (após ligar) = Tensão de rede CA fora da faixa
- Piscando (alternando vermelho/azul) = o filtro de entrada de ar precisa ser limpo
- Piscando lentamente (vermelho) = circuito(s) de proteção ativado(s)
Especificações
Potência de saída: 300 watts por canal em 8Ω (estéreo)
Resposta de frequência: 1Hz a 80kHz
Distorção harmônica total: 0,004%
Ganho: 29dB
Sensibilidade de entrada: 1,88V
Relação sinal/ruído: 116dB
Impedância de carga do alto-falante: 4Ω (mínimo)
Dimensões: 444 x 445 x 223 mm
Peso: 39,92kg
