Descrição
ESTADO 9/10

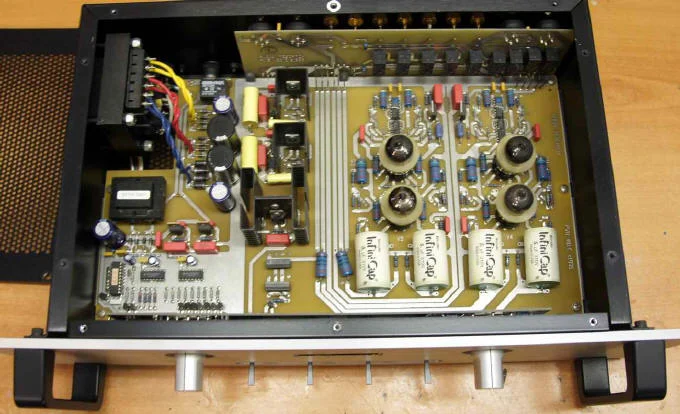

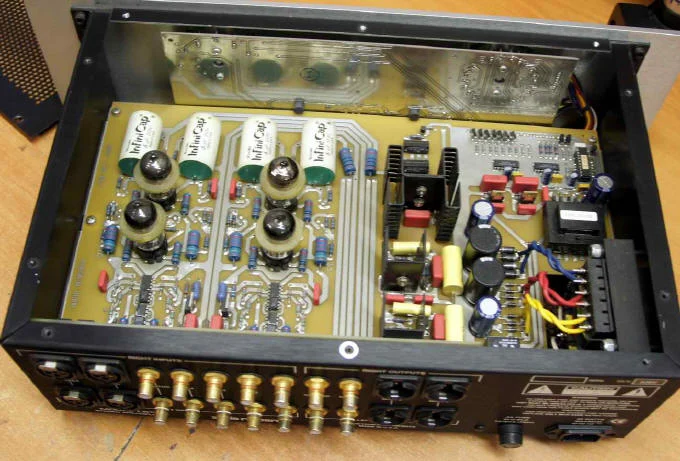

O LS15 é um pré-amplificador de nível de linha totalmente novo que substitui a série LS2/2BMKII. Ele possui ganho totalmente valvulado (padrão de 12 dB) usando quatro válvulas triodo duplas 6922 em um circuito Classe A de realimentação zero totalmente diferencial (balanceado) com fontes de alta e baixa tensão reguladas eletronicamente. O LS15 inclui controle remoto IR portátil de todas as funções essenciais do painel frontal. Um microprocessador integrado controla um atenuador de relé eletrônico de 70 etapas e um seletor de entrada de 5 posições. Uma entrada direta adicional (balanceada) fornece um caminho de maior pureza de sinal para sua fonte de música favorita. Um total de duas entradas dedicadas balanceadas e cinco single-ended (incluindo fita) estão incluídas.

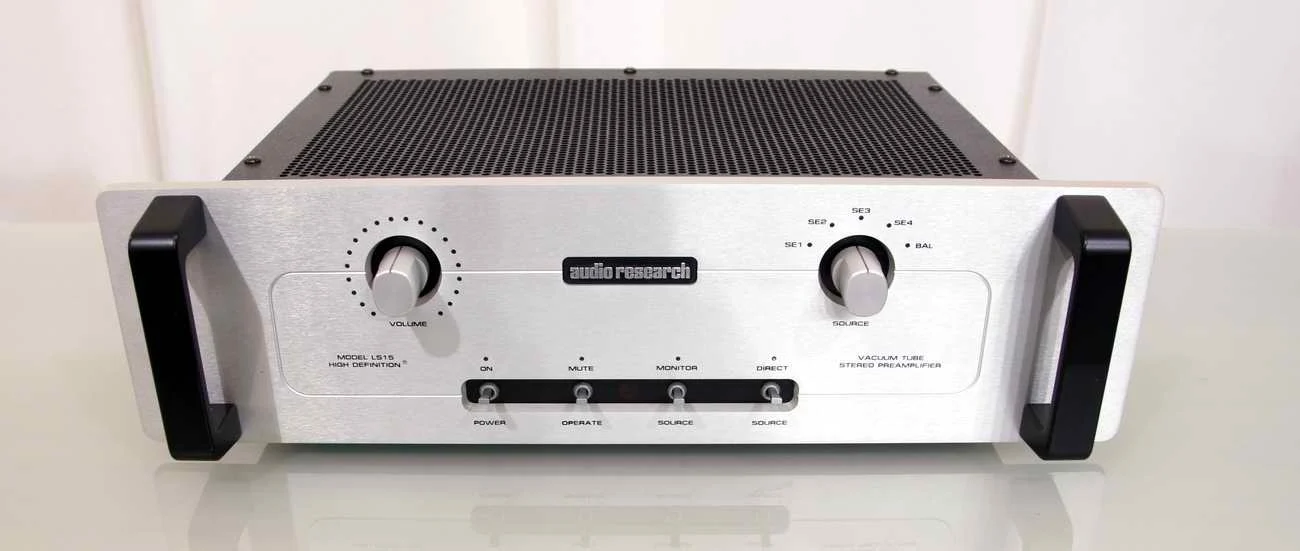

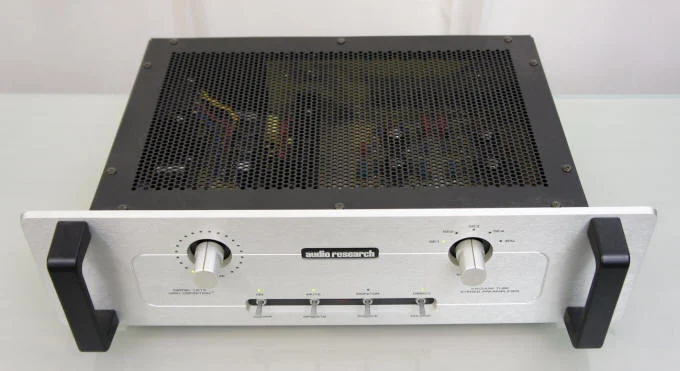

As saídas principais são balanceadas e de terminação única, com um par de saídas de fita de terminação única. Os interruptores ativados por mola ativam relés eletrônicos para controlar as principais funções com degradação mínima do sinal. O ganho definido de fábrica de 18 dB é opcional e gratuito. O painel frontal anodizado está disponível em alumínio natural ou preto, estilo gabinete ou com furos para montagem em rack
RESPOSTA DE FREQUÊNCIA
± 0,5dB, 2Hz a 30kHz na saída nominal. -3dB aponta abaixo de 0,3 Hz e acima de 80 kHz.
DISTORÇÃO (THD)
Menos de 0,01% na saída balanceada de 2 V RMS
RUÍDO E ZUMBIDO
Saída de ruído balanceada ponderada por IHF residual de 25µV RMS com controle de ganho no mínimo, 98dB abaixo da saída de 2V RMS
GANHO
Saída principal: 12,5dB balanceado, 6,5dB SE. Saída de fita: 0dB.
IMPEDÂNCIA DE ENTRADA
200K ohms balanceados, 100K ohms SE
IMPEDÂNCIA DE SAÍDA
600 ohms balanceados, 300 ohms SE principal (2), carga mínima de 40K ohms e capacitância máxima de 1000pF.
ENTRADAS MÁXIMAS
14V RMS máximo balanceado, 7V RMS SE.
SAÍDAS NOMINAIS
2V RMS (1V RMS SE) em carga balanceada de 200K ohm (a capacidade máxima de saída balanceada é de 30V RMS a menos de 1% THD a 1kHz
SUPRIMENTOS DE ENERGIA
Fontes de baixa e alta tensão reguladas eletronicamente. Silenciamento automático de aquecimento de 30 segundos. Apagamento automático do som.
COMPLEMENTO DE TUBO
(4) 6922/E88CC
REQUERIMENTOS PODEROSOS
100-135 VCA 60 Hz (200-270 VCA 50/60 Hz) 35 watts no máximo
OUTRO

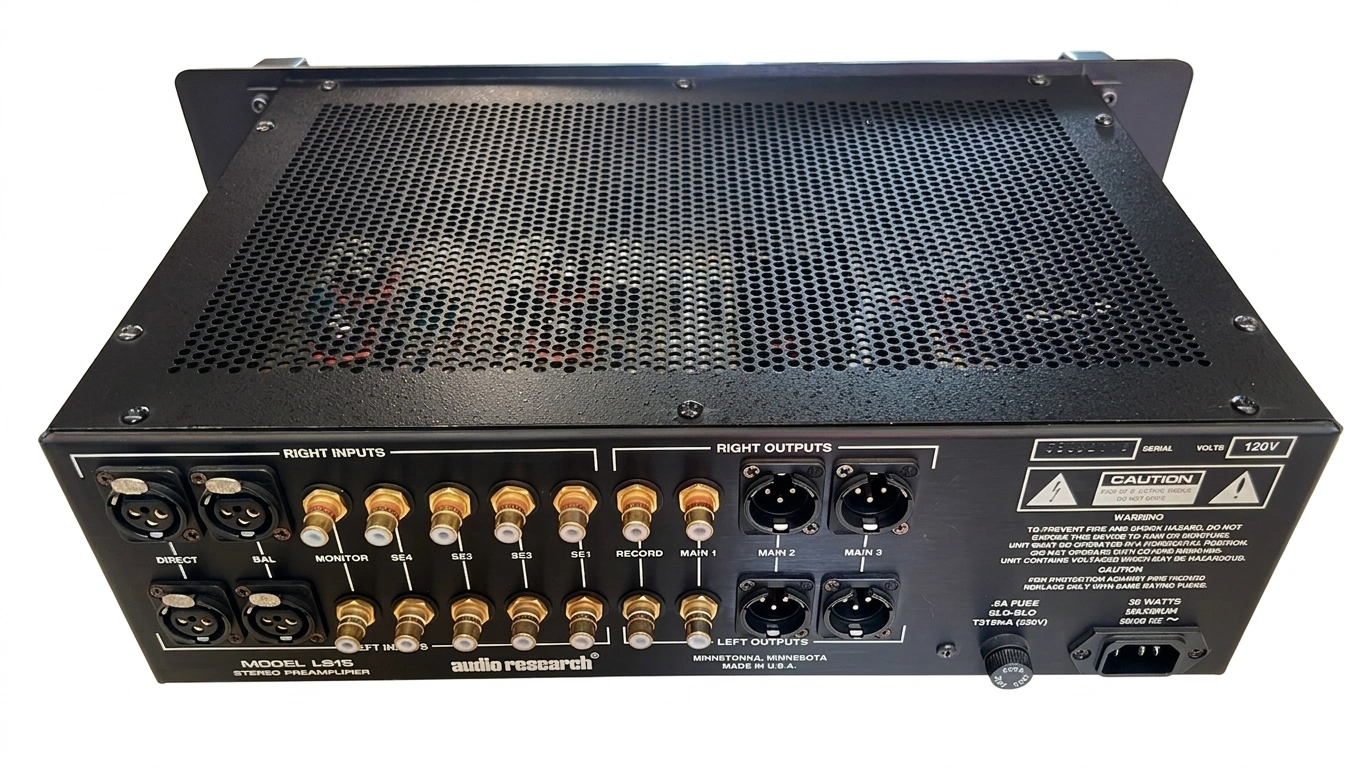

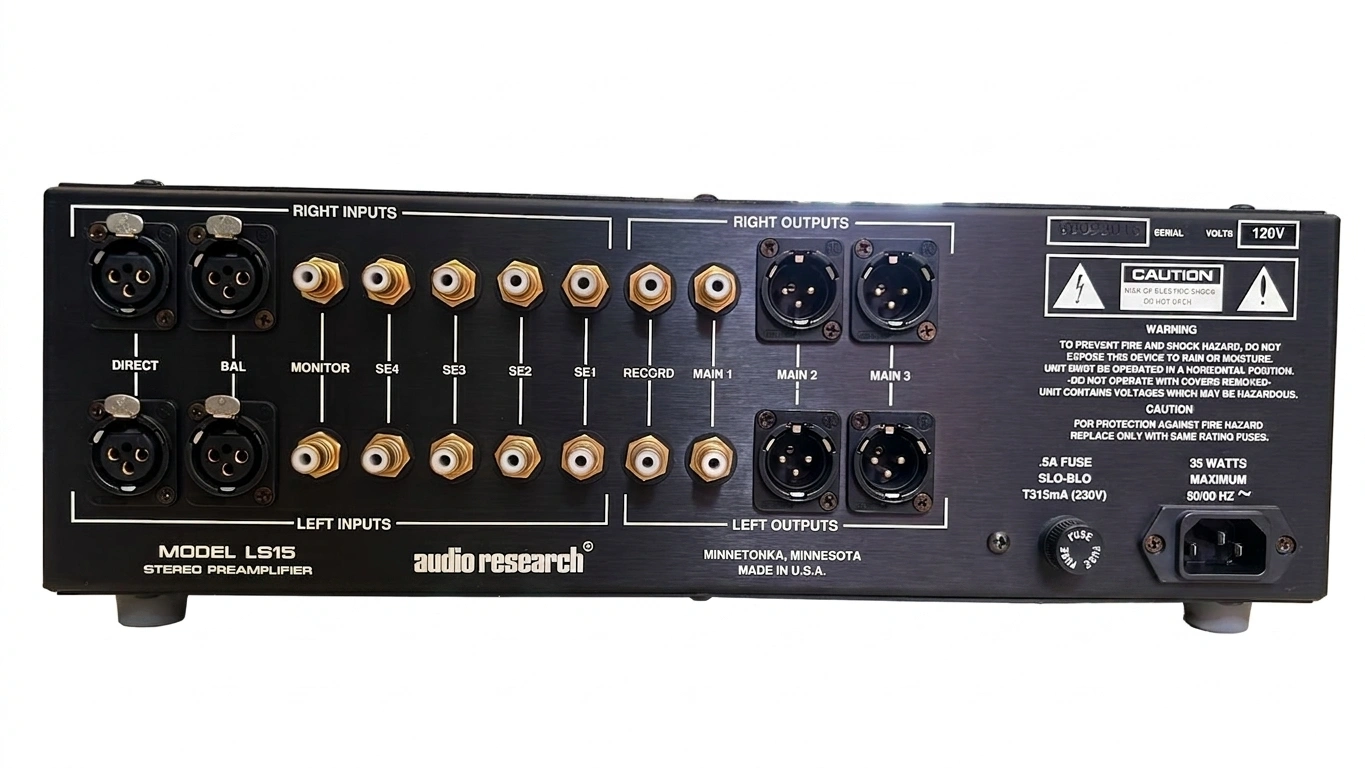

Circuito de áudio de tubo de vácuo, fonte de alimentação de estado sólido. Entradas: SE1, SE2, SE3, SE4, Bal, Direto (Bal) e Monitor (SE). Saídas: 2 Bal Principal, 1 SE Principal, 1 SE de Registro
DIMENSÕES
19″ (48 cm) L x 5 ¼” (13,3 cm) A (painel de rack padrão) x 10½” (26,7 cm) D. As alças se estendem 1½” (3,8 cm) à frente do painel frontal.
PESO
11,6 libras. (5,3kg) Líquido; 20 libras (9,1 kg) Frete.
