Descrição
ESTADO 9/10

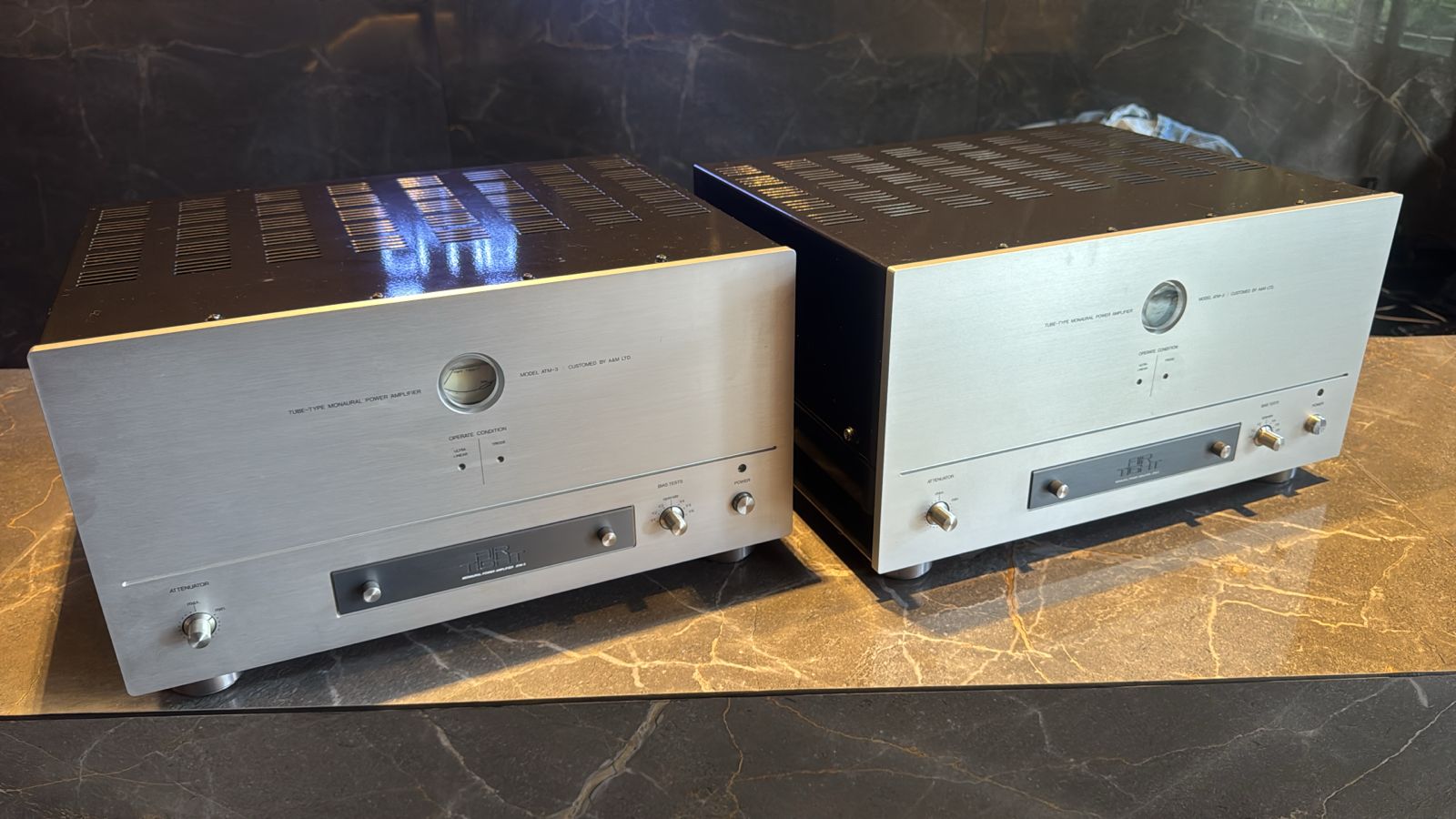

O primeiro amplificador de potência mono da Airtight em comemoração ao seu 5º aniversário.
6CA7/EL34 é usado para o tubo de saída, e push-pull triplo é usado para garantir 100W ou mais, permitindo espaço extra no tubo de vácuo. Além disso, ao conectar tubos de vácuo em paralelo, a resistência interna é reduzida sem aumentar a tensão da placa e é alcançada alta potência.
Isto permite uma operação estável durante um longo período de tempo sem aplicar carga excessiva a cada tubo de vácuo.
Seis tubos de vácuo com as mesmas características selecionadas por uma máquina envelhecida são usados para cada tubo de vácuo.

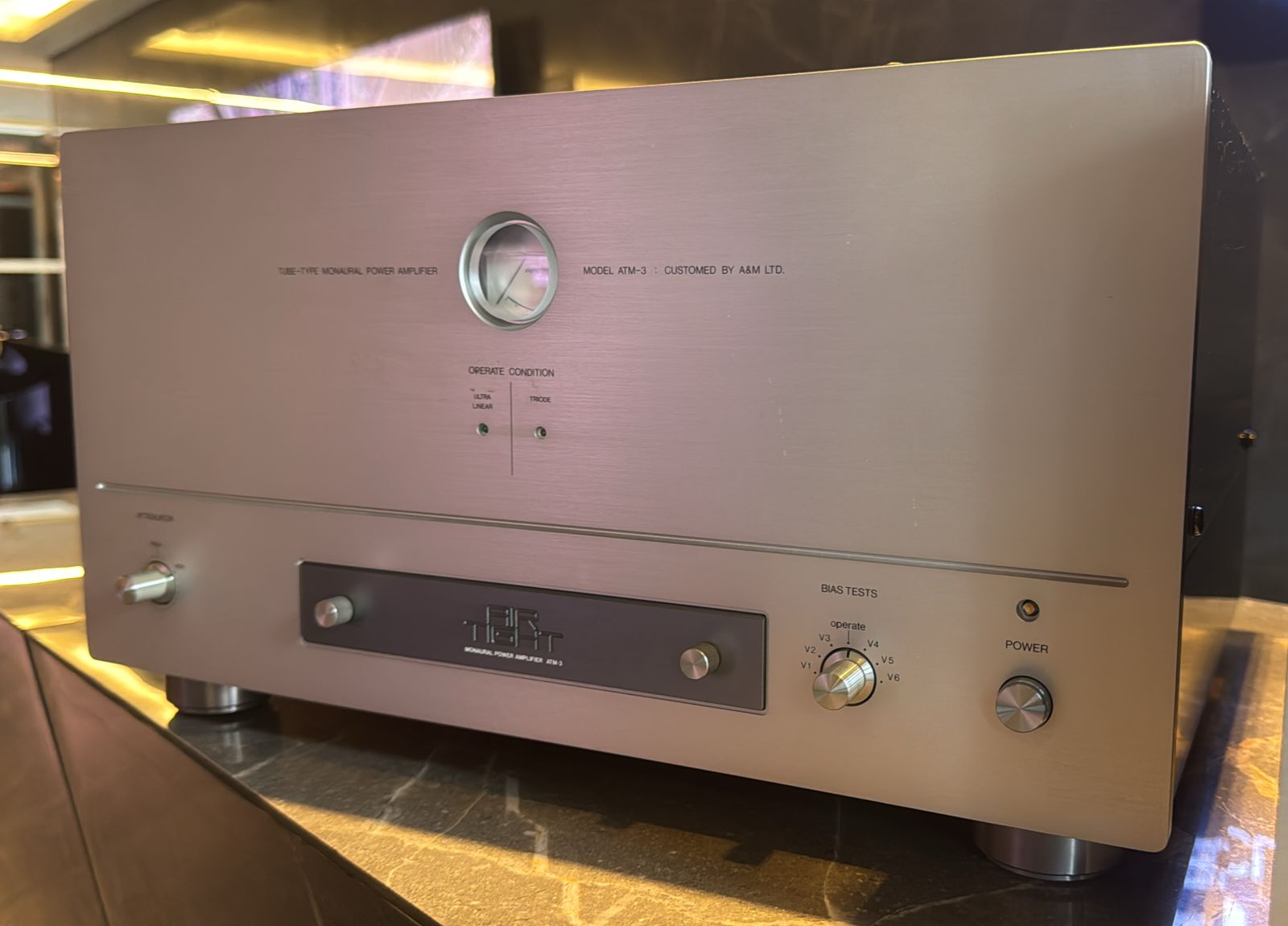

Além disso, cada tubo é equipado com um mecanismo independente de verificação de polarização para operação estável a longo prazo nas melhores condições e pode ser verificado e ajustado a qualquer momento pelo volume e medidor no painel frontal.
Equipado com um circuito de comutação para conexão UL e conexão de tubo de 3 pólos, o estado operacional do tubo de saída pode ser alterado de acordo com o alto-falante e a preferência de som.
A conexão UL (Ultra-Linear) é projetada para conectar a grade de blindagem do tubo de saída multipolar à derivação localizada no meio do enrolamento primário do transformador de saída. Neste método de conexão, a fase da tensão da grade da tela é oposta à fase da tensão da grade de controle, portanto atua como um feedback negativo para o tubo de saída. Portanto, a amplificação é menor do que quando a válvula multipolar está conectada. Porém, devido à diminuição do grau de amplificação, a resistência interna da placa diminui rapidamente. Como resultado, ele se estende na faixa de baixa frequência e exibe o poder de expressão de um tubo de vácuo. Além disso, o NFB estável é aplicado em todas as frequências.
A conexão do tubo de 3 pólos é 100% de feedback negativo aplicado à grade da tela da conexão UL. A resistência interna da placa do tubo de saída é ainda menor que a da conexão UL, mas a diminuição na saída também é grande. Quanto à qualidade do som, a energia é estável internamente e é aplicada a todas as bandas, de modo que um poder expressivo doce pode ser obtido.
A alta qualidade de som é obtida finalizando com fiação de 1,1 ponto sem usar placa de circuito impresso.
Um grande transformador é usado para o transformador de potência, constituindo uma fonte de energia forte e com boa regulação.
Adotamos o transformador da mais alta qualidade fabricado pela tamura Manufacturing Co., Ltd. com tecnologia de transformador que atendeu aos padrões da Agência de Defesa.
Este transformador é do tipo grande, compatível com a baixa impedância do impulso triplo e atinge baixa frequência sem distorção. Além disso, a perda constante é marcada como 0,25 dB, que é o valor mais baixo para um transformador de saída. Além disso, a adoção do Orient Core elimina a mudança de frequência em toda a banda.
Peças altamente confiáveis são cuidadosamente selecionadas e usadas.
Para proteger a válvula de saída, ela é equipada com um circuito muting que corta a alta tensão na válvula de saída por aproximadamente 30 segundos após a alimentação ser ligada.

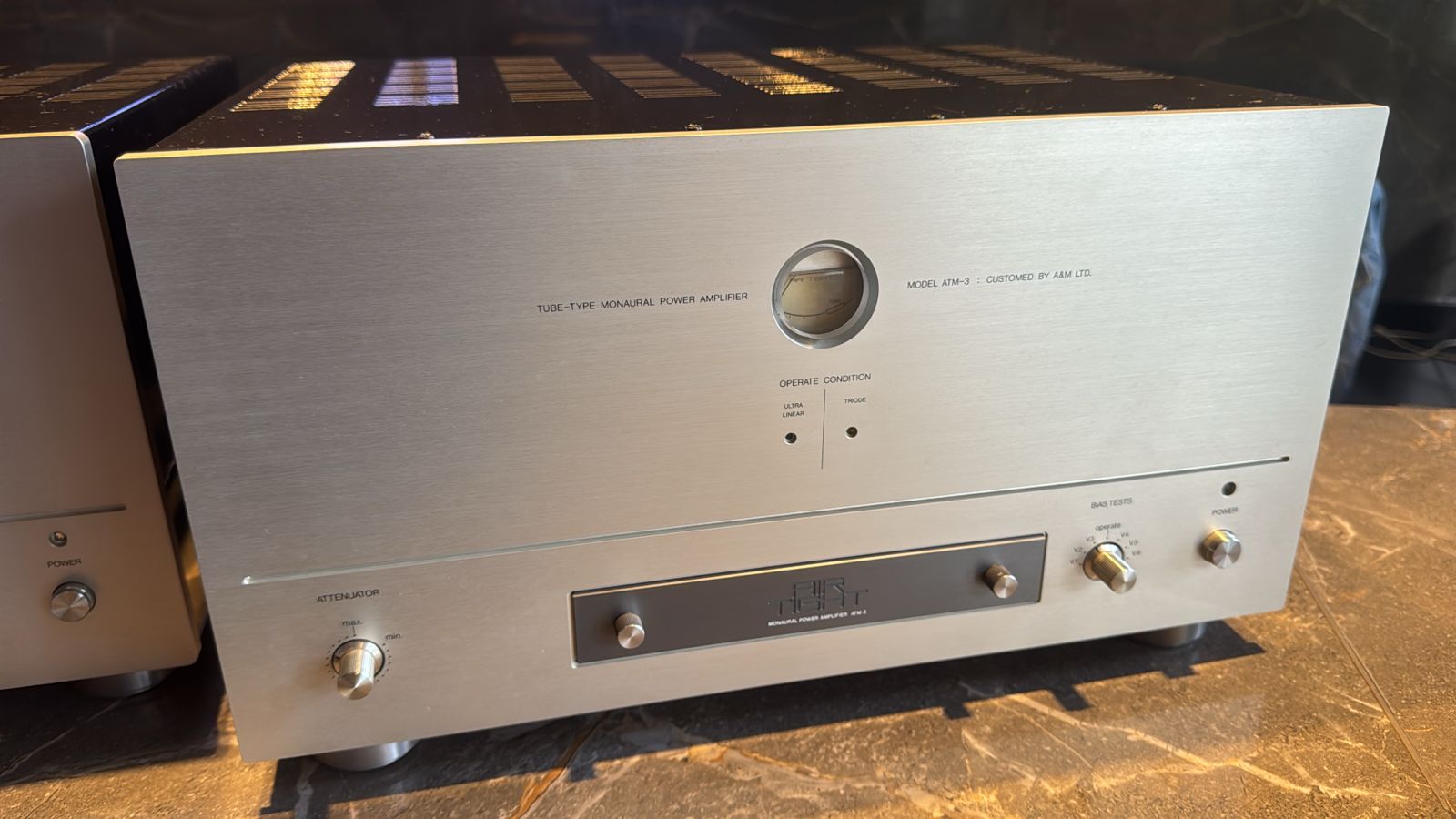

Se você já viu um par de Marantz Modelo 9 menta, você tem uma ideia do ATM 3. Cada amplificador pesa cerca de 70 libras e tem uma linda placa frontal prateada escovada com um olho ciclóptico (o medidor de polarização) no meio. Seis EL34 de cada lado produzem 55 watts em triodo e 110 em Ultra Linear. Este amplificador não perde potência, exceto VTLs de maior potência e similares. Os ajustes de polarização são muito legais: uma pequena placa retangular na frente com o logotipo é removida por dois parafusos, que escondem os seis parafusos de polarização. Os parafusos que prendem o painel frontal têm função dupla como chaves de fenda padrão; simplesmente mude o medidor de polarização para o tubo correto e ajuste o parafuso de polarização até que a agulha dentro do medidor fique centralizada na faixa correta. Elegante e simples.

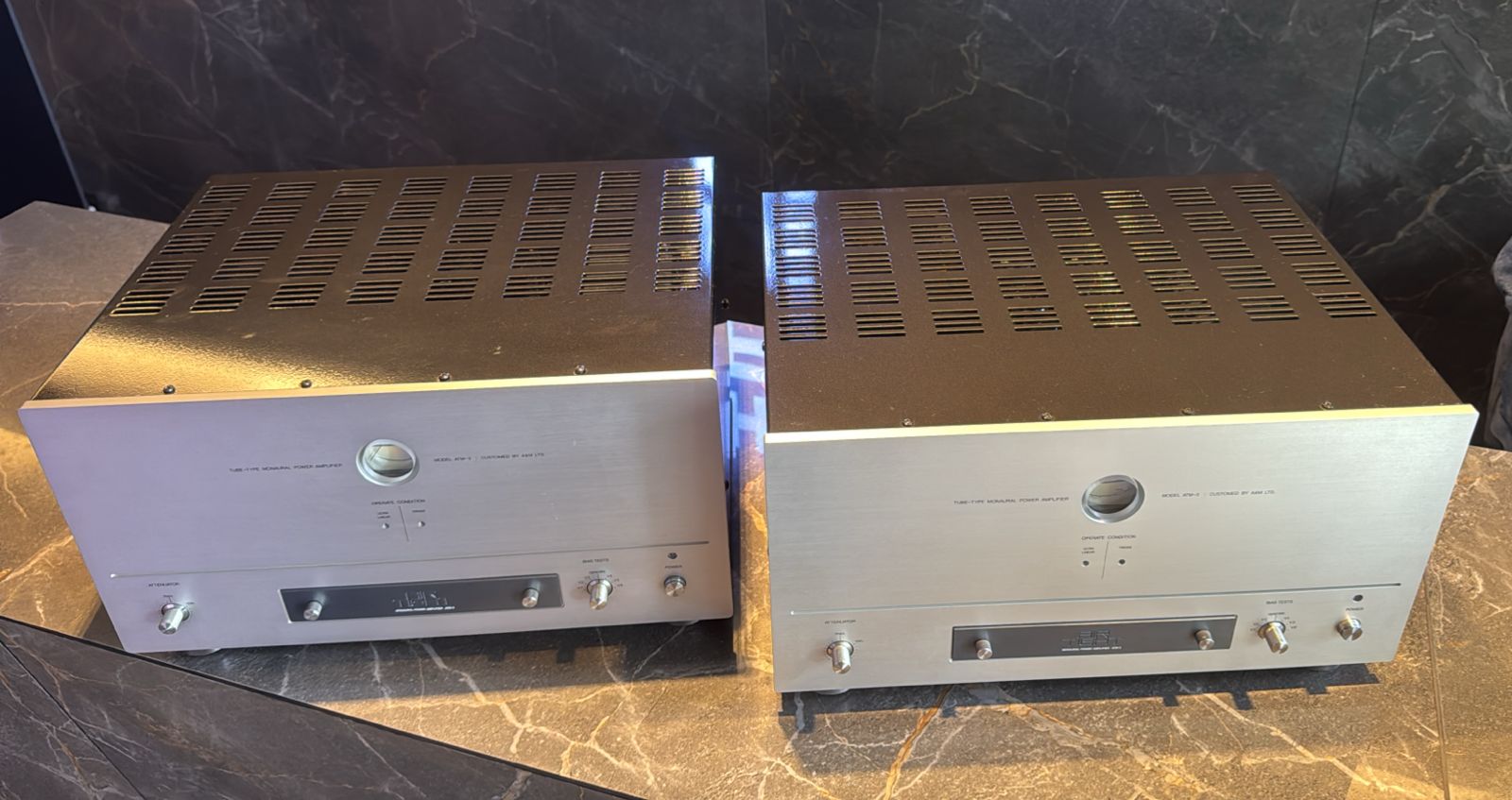

Do ponto de vista aéreo, o amplificador é dominado por dois transformadores enormes, incluindo o aclamado transformador de saída Tamura. Estes são os transformadores do seu pai, robustos e de construção sólida. Eu removi as gaiolas e as guardei, pois elas estavam presas por vários parafusos allen e era um incômodo continuar andando e andando. Além disso, gosto de ver minhas válvulas brilhantes….

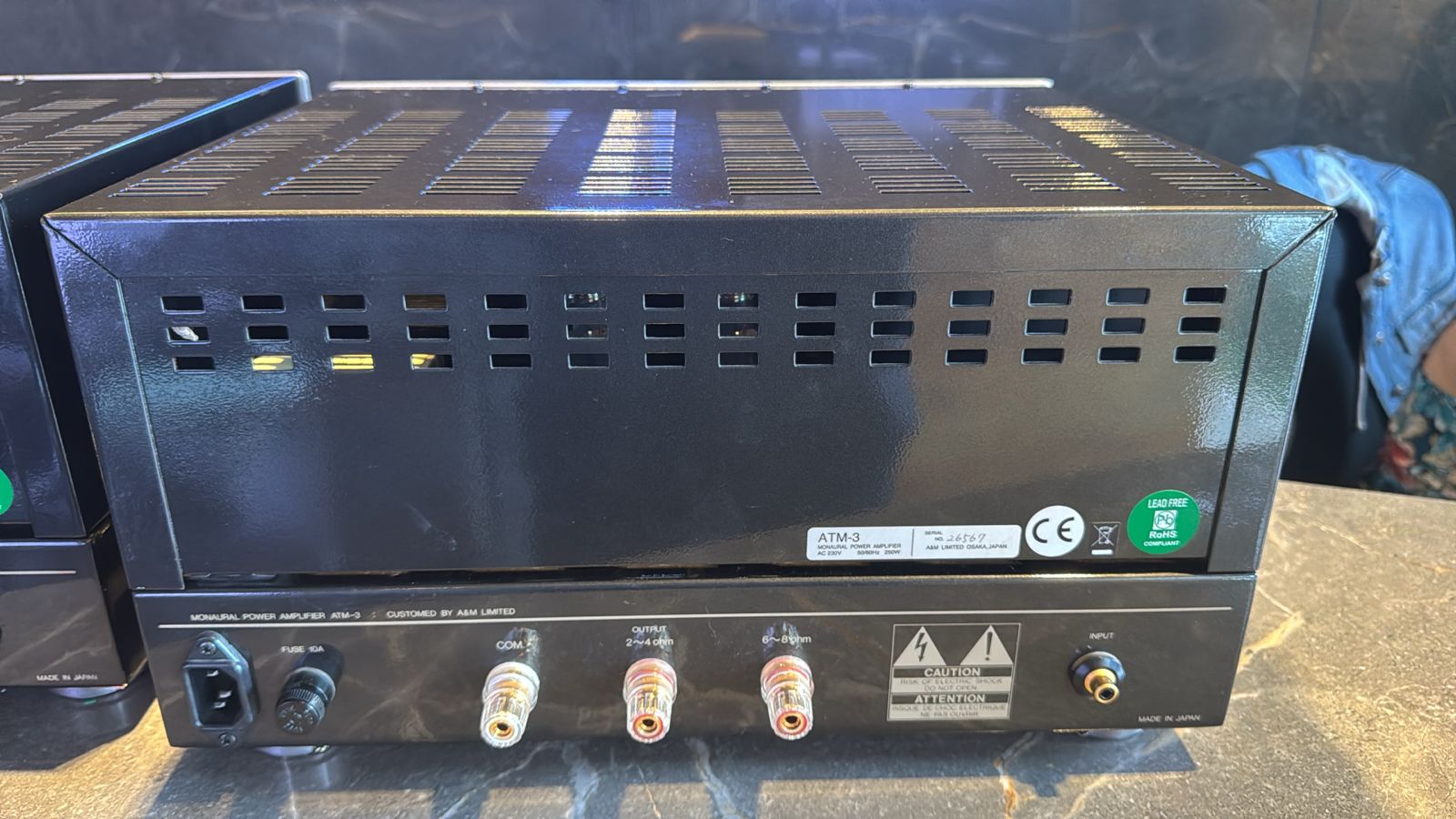

O amplificador tem uma grande chave seletora na parte traseira, que seleciona triodo ou ultralinear. Fui avisado para desligar o amplificador antes de ligar, pois isso pode produzir um grande pico de corrente e potencialmente queimar fusíveis (isso não aconteceu nas duas vezes em que negligenciei esse aviso, mas não vou desafiar o destino).
Visualmente, o amplificador é elegante. Achei meu VAC Avatar SE uma peça legal, mas parece um tanto pedestre ao lado do Air Tights.
Então, como eles soam? Como qualquer coisa que valha a pena na vida, eles fazem você esperar. Cerca de uma hora e eles relaxam, e dentro de 2 horas eles realmente ficam muito mais transparentes do que quando estão frios. Já ouvi revendedores reclamarem que 6 horas é quando eles realmente soam melhor.
No Ultralinear, eles ficaram muito mais próximos do que considero um som triodo clássico do que ultralinear, mas com excelente controle de graves e dinâmica sólida. Ou seja, eles arrasaram, mas não com o brilho típico que mascara um som mais sombrio e velado. Com meu VAC Avatar SE, o modo ultralinear significou mais potência, mas às custas daquela sensação de “você está aí” que você obtém com o triodo. Com o Air Tight, a diferença entre UltraLinear e triodo é muito menos aparente. Apenas uma maior sensação de solidez e uma ligeira mas perceptível perda de presença. No modo triodo, os graves não ficaram flácidos e a dinâmica não ficou congestionada. Parecia cada vez mais suave, mas com presença perceptível e mais ar.
Então, o que há para não gostar? O calor, por exemplo. No meu quartinho, 12 EL34 podem aquecer o ambiente principalmente no verão. Além disso, o amplificador é sensível às válvulas e também tem maior durabilidade do que a maioria das válvulas (1.500 a 2.000 horas é comum). Graças a Deus os EL34 são baratos, caso contrário, pode ficar caro! Finalmente, em comparação com alguns dos melhores amplificadores valvulados atuais, como o Lamm, Audio Research ou os VTL mais recentes, o Air Tight não tem transparência em relação a esses amplificadores mais novos. Estou me perguntando se este último ponto depende da válvula e do sistema, e tentarei lançar alguns exemplos de NOS para as válvulas de entrada e reguladoras (12AX7 e 12AU7). Também me pergunto se meus cabos atuais são adequados para a combinação Air Tight / Calypso e tentarei trocar algumas outras marcas.
